离子束设备行业概况：原理、产业链、市场、竞争与趋势全览
1、离子束设备行业概况
（1）离子束塑形工艺原理及应用
离子束塑形通过离子源产生离子，经栅网电极加速后轰击衬底表面，实现物理刻蚀。核心优势：方向性好，可获陡直侧壁；能量与密度独立可控，分辨率＜10nm；不受材料限制；可倾斜入射。主要应用于配合光刻提升图形精度、晶圆平坦化、MRAM量产及AR/VR光栅制作。
1）晶圆图案塑形工艺
制程微缩至3nm及以下，单次光刻精度不足，多次曝光带来高成本与良率风险。离子束在初始图形形成后进行横向修整、削减或缺陷去除。AI算力需求驱动先进制程发展，国内受EUV限制，采用"单次DUV＋离子束塑形"可替代复杂二次DUV工艺，达到近似EUV效果。
2）晶圆表面超平坦化工艺
先进逻辑与3DNAND对平坦度要求达原子级，传统CMP受图案密度影响精度受限。离子束通过方向性局部加工实现精细修形，具有超高均匀性、超低选择比、无额外应力、低污染排放等优势。
3）新兴存储器工艺
MRAM磁隧道结由20多层金属/氧化物薄膜组成，传统等离子体刻蚀易产生非挥发性残留物导致侧壁污染，刻蚀后暴露空气易氧化失效。设备集成IBS＋ICP＋PECVD腔室：IBS与ICP协同刻蚀速率更快、良率更高；PECVD原位钝化避免氧化。应用于商业航天存储及28nm以下嵌入式存储，具有战略意义。
4）特色工艺应用
MEMS器件中铂族等难加工金属，等离子体刻蚀易产生副产物污染，离子束物理刻蚀可有效解决。AR/VR光学微显示需制作浮雕光栅结构，离子束在角度和深度控制方面具备高精度优势。
2、行业产业链分析
离子束设备产业链包括上游的原材料、核心零部件，中游的设备制作以及下游应用等。具体如下：

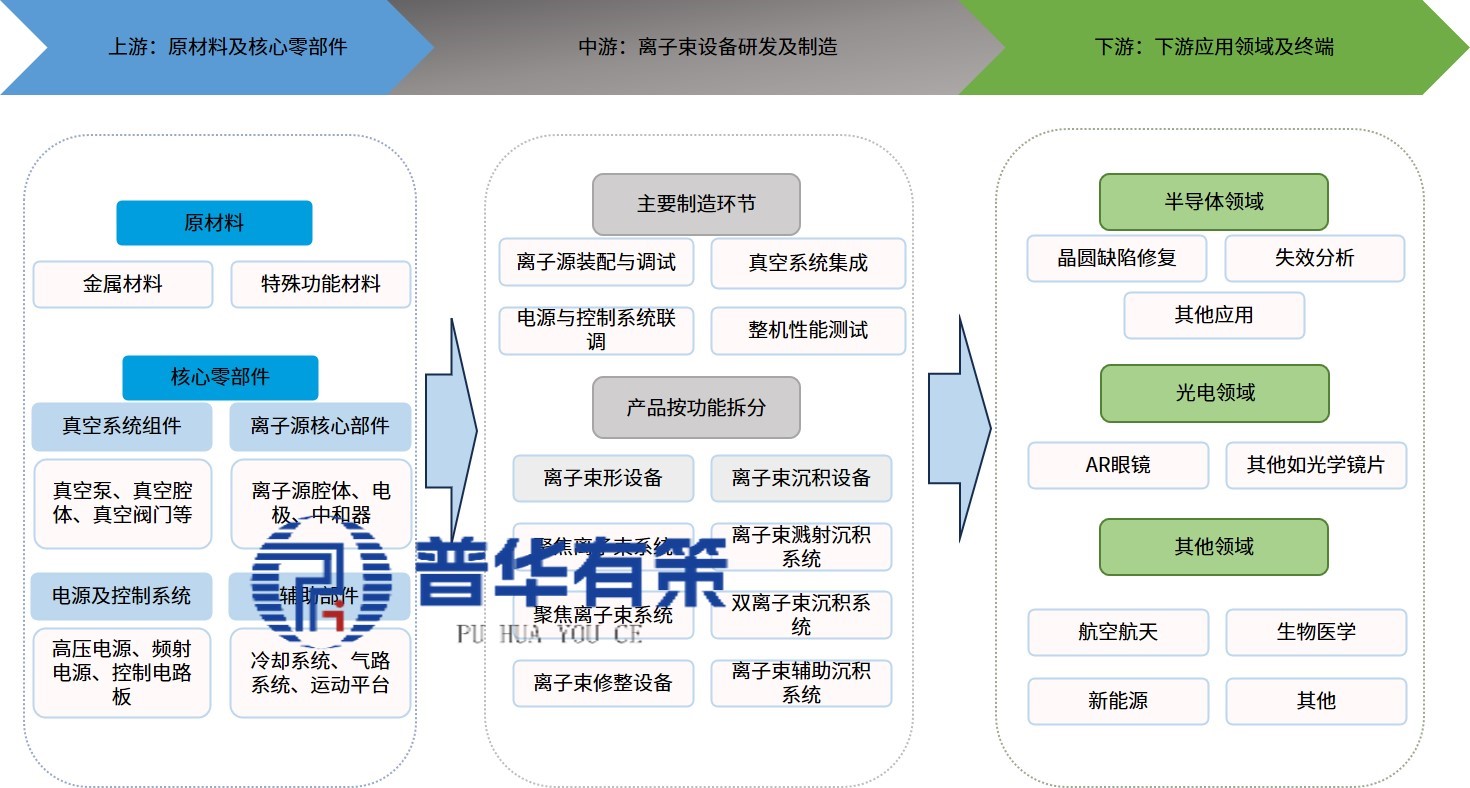

产业链图
资料来源：普华有策
（1）上游：原材料及核心零部件
上游环节主要为离子束设备的制造提供基础材料与核心功能部件，是整个产业链的根基。其中，原材料包括各类金属材料及特殊功能材料；核心零部件则涵盖真空系统组件（如真空泵、真空腔体、真空阀门等）、离子源核心部件（如离子源腔体、电极、中和器等）、电源及控制系统（如高压电源、射频电源、控制电路板等），以及冷却系统、气路系统、运动平台等辅助部件。上游零部件的精度与可靠性直接决定中游设备性能的上限。
（2）中游：离子束设备研发与制造
中游环节是产业链的核心，承担离子束设备的整机研发、集成与制造任务。主要制造流程包括离子源装配与调试、真空系统集成、电源与控制系统联调，以及整机性能测试等关键步骤。按产品功能划分，中游设备主要分为两大类：一是离子束塑形设备，涵盖聚焦离子束系统、离子束修整设备等；二是离子束沉积设备，包括离子束溅射沉积系统、双离子束沉积系统及离子束辅助沉积系统等。中游厂商的技术整合能力与工艺积累是设备性能实现的直接保障。
（3）下游：应用领域及终端
下游为离子束设备的最终应用市场，需求覆盖多个高端制造领域。半导体领域是核心应用场景，主要包括晶圆缺陷修复、失效分析等；光电领域涉及AR眼镜及各类光学镜片的精密加工；此外，航空航天、生物医学、新能源等新兴领域的需求也在持续增长。下游应用场景的拓展与工艺要求的提升，是驱动中游设备技术迭代的根本动力。
（4）上下游关系总结
离子束设备产业链呈现典型的“需求牵引、技术驱动、材料支撑”传导逻辑。下游半导体、光电等领域对高精度加工的需求，驱动中游设备厂商持续进行技术研发与产品迭代；中游设备的性能与良率，高度依赖于上游原材料品质及核心零部件的加工精度与可靠性；上游则在中游和下游的反馈带动下，不断推进材料创新与部件升级。三者环环相扣，协同推动离子束设备行业整体向前发展。
3、行业市场规模
全球离子束设备市场规模从2023年的10.8亿元增长至2025年的27.9亿元，期间年复合增长率为61.2%，预计在2030年达到497.0亿元，2026至2030年期间年复合增长率达到77.2%。

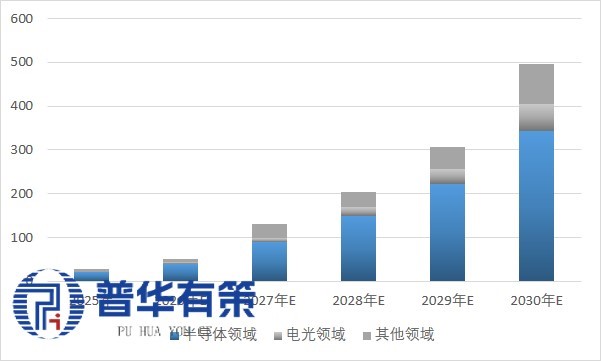

2025-2030年全球离子束设备市场规模预测（亿元）
资料来源：普华有策
中国离子束设备市场规模从2023年的2.2亿元增长至2025年的7.3亿元，期间年复合增长率为82.7%，预计在2030年达到144.8亿元，2026至2030年期间年复合增长率达到84.7%。

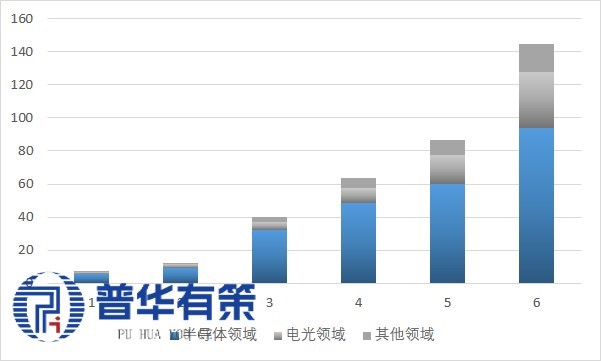

2025-2030年中国离子束设备市场规模预测（亿元）
资料来源：普华有策
4、应用领域市场分析
离子束设备行业的增长主要来自于半导体领域、光电领域，以及其他领域如航空航天、精密制造、新能源等。
（1）半导体领域
先进逻辑与存储芯片对刻蚀精度及低损伤加工要求持续提升，推动离子束设备渗透率稳步提高。先进封装技术（混合键合、硅通孔、扇出型晶圆级封装）对侧壁垂直度与界面清洁度提出更严苛要求，离子束塑形与沉积已成为纳米级互连的关键手段。2025年全球半导体领域离子束设备市场规模达21.6亿元，2023至2025年复合增长率为52.1%，预计2030年达344.1亿元，复合增长率为72.6%。国内市场规模2025年为5.7亿元，2023至2025年复合增长率为74.4%，预计2030年达94.0亿元，复合增长率为78.1%。
（2）光电领域
MicroLED巨量转移、全彩化显示及增强现实光波导技术商业化突破，带动离子束在薄膜沉积、图案化刻蚀和修复环节应用拓展。航空航天、精密光学及科研设施升级需求稳定，离子束抛光、减薄及材料分析应用持续增长。2025年全球光电领域离子束设备市场规模达2.9亿元，2023至2025年复合增长率为113.0%，预计2030年达61.5亿元，复合增长率为82.8%。国内市场规模2025年为1.1亿元，2023至2025年复合增长率为132.8%，预计2030年达33.8亿元，复合增长率为97.9%。
（3）航空航天领域
航空航天领域是离子束设备的重要应用市场，在全球离子束设备市场中占据约20%的份额。该领域对高精度加工需求迫切，离子束技术主要应用于高精度光学器件制造，如卫星、太空望远镜等所需光学镜片的抛光与修形；同时用于航空航天复合材料的表面活化处理，以增强涂层附着力；此外，MEMS传感器等核心部件的低损伤、高精度加工也依赖离子束设备完成。随着商业航天和太空探测活动的持续升温，该领域对离子束设备的需求有望进一步增长。
（4）精密制造领域
离子束技术是实现亚纳米乃至原子级超高精度微纳加工的核心手段，是精密制造向极致精度迈进的关键工具。在超精密加工方面，离子束可用于模具、刀具等关键零部件的纳米级表面抛光与修形；在微纳结构制造方面，广泛应用于MEMS、微光学、微流控芯片等领域的高精度刻蚀与沉积；同时，聚焦离子束（FIB）技术在材料定点切割与截面分析方面发挥着不可替代的作用，已成为精密制造质量控制的重要环节。
（5）新能源领域
新能源领域是离子束技术极具潜力的新兴应用市场，应用前景广阔。在电池技术方面，离子束可用于改善新能源电池电极表面涂层性能，提升电池效率与循环寿命；在前沿能源研究方面，离子束加工是聚变能源等前沿科技产业不可或缺的微纳加工手段；此外，在光伏、燃料电池等能源设备中高效组件的精密制造环节，离子束技术亦发挥着重要作用。随着全球能源结构转型加速，该领域对离子束设备的需求有望持续释放。
5、进入行业壁垒
（1）技术壁垒
离子束设备行业技术壁垒极高，涉及等离子体物理、精密机械、自动控制、材料科学等多学科深度耦合。设备研发依赖大量工程化"know-how"与长期经验积累，领先企业已建立完善的技术体系和严密的专利保护网络。离子源稳定性、高精度束流控制等关键技术长期被海外垄断，国产设备运行稳定性与国际龙头仍有差距，导致高端离子束设备国产化率不足10%，技术壁垒是新进入者难以逾越的核心障碍。
（2）客户壁垒
下游晶圆厂对设备精度、稳定性要求极高，验证与导入周期漫长。设备一旦量产导入，客户转换成本高企，更倾向于与领先企业深度绑定。以鲁汶仪器为例，其与第一大客户存在"股东＋客户"双重绑定关系，进一步巩固市场地位。新进入者缺乏市场验证与客户信任，突破难度极大。
（3）人才壁垒
行业需要兼具核心技术研发、工程化实践与行业应用经验的复合型人才，培养周期长、门槛高，优质人才资源有限且集中于领先企业。发达国家对核心技术及人才流动的严格限制，进一步加剧了国内人才引进与培养的难度，新进入者难以快速组建有竞争力的核心团队。
（4）资金壁垒
行业研发投入大、回收周期长，设备生产、市场验证、核心零部件采购等各环节均需大量资金。鲁汶仪器2023至2025年累计亏损近6亿元，主要源于高额研发投入。同时，离子束设备整机价格高昂，离子源寿命有限、耗材成本高，运维成本居高不下，新进入者资金压力巨大。
（5）供应链壁垒
高端离子源、高精度电源等核心部件仍高度依赖进口，存在供应链"卡脖子"风险。对境外供应商的依赖不仅抬高采购成本，也使国内设备商在供应链安全上处于被动地位，一旦国际贸易政策变化或供应中断，将直接影响设备生产与交付。
6、行业面临的机遇及挑战
离子束设备行业面临的机遇及挑战
（1）面临的机遇
1）国家政策大力支持
半导体设备行业作为电子信息产业的基础和核心，已被国家确定为战略性产业之一。国家先后出台《国家集成电路产业发展推进纲要》及集成电路企业所得税优惠政策等产业政策，从财政、税收、人才和技术等多方面给予重点扶持。在"02专项"等政策推动下，国产半导体设备实现了从零到一的跨越，为离子束设备行业的发展奠定了坚实基础。工信部亦将高效团簇离子束原子级抛光装备等列入未来产业创新任务揭榜挂帅项目，进一步明确了技术攻关方向。
2）下游市场需求持续释放
中国作为全球最大的半导体芯片需求市场，离子束设备展现出强劲的增长动能。中国离子束设备市场规模从2023年的2.2亿元增长至2025年的7.6亿元，年复合增长率达86.8%，预计2030年将达到144.8亿元。半导体领域占比约78.08%，是核心应用市场；光电领域占比约15.07%，受益于MicroLED巨量转移、增强现实光波导等技术的商业化突破，应用场景显著拓宽。人工智能、汽车电子、物联网、5G/6G等新兴领域快速发展，叠加存储行业上行周期与AI算力需求增长，为离子束设备带来广阔市场空间。
3）新技术趋势带来增量市场
离子束塑形技术在晶圆图案塑形领域的应用，属芯片制造技术的重要革新，具备简化工艺、降低成本的技术合理性。国际巨头应用材料、东京电子等已率先布局，国内在EUV光刻机获取受限的背景下，"单次DUV＋离子束塑形"可替代复杂的二次DUV工艺，达到接近单步EUV的效果。此外，气体团簇离子束（GCIB）技术在表面平坦化、纳米结构制造等领域的应用日益广泛。北方华创于2026年发布了12英寸GCIB刻蚀设备，覆盖先进逻辑、存储、封装、硅光芯片及AR/VR应用场景。
4）国产替代加速推进
在产业链自主可控战略推动下，国内晶圆厂及封测企业加快对国产高端设备的验证与导入。2025年，鲁汶仪器在中国离子束设备市场占有率达28.4%，排名第一，打破了境外厂商长期垄断的格局。设备在掺杂、调阻等关键环节的渗透率正进一步提升。国内企业在核心技术上的不断突破，逐步缩小与海外龙头的差距，为国产设备规模化应用奠定了坚实基础。
5）下游应用场景持续多元拓展
离子束设备的应用已从早期的科研实验室逐步拓展到大规模量产产线。除半导体领域外，光电、航空航天、精密制造、新能源、生物医学等领域的需求也在持续增长。在商业航天存储、28nm以下嵌入式存储、AR/VR精密光栅等特色工艺领域，离子束设备均发挥着不可替代的作用。先进封装落地应用、成熟制程与特色工艺扩产、第三代半导体加速发展，进一步拓展了行业增长空间。
（2）面临的挑战
1）半导体行业基础仍较为薄弱
我国半导体行业起步较晚、基础相对薄弱，与美国、欧洲、日本和韩国等发达国家相比仍有一定差距，产业链有待进一步完善。在全球充分竞争背景下，中国大陆企业与业界龙头竞争仍将在一段时间内处于相对弱势地位。国内产品进入国际主流晶圆厂需通过SEMI、ISO等多重认证，认证周期长达12至24个月，合规成本高昂。
2）国际竞争格局寡头垄断
全球离子束及刻蚀设备市场呈现典型"寡头垄断"格局，泛林半导体、东京电子、应用材料三大巨头合计占据全球刻蚀设备市场85%至90%的份额。国内企业在客户资源、生态体系建设上处于劣势，中低端市场易陷入同质化竞争，进一步压缩利润空间与创新动力。同时，美国关税政策转向已引发全球市场波动风险，给行业带来外部不确定性。
3）核心技术仍存差距
离子源稳定性、高精度束流控制、真空腔室洁净度控制等关键技术长期被海外垄断。国内企业在长期运行稳定性上存在差距，如1000小时连续运行精度漂移较泛林半导体高15%。设备操作流程复杂，需专业技术人员进行工艺参数调试与维护，为行业应用设立了较高的技术屏障。国内企业整体主营业务毛利率低于同行可比公司平均水平。
4）设备与使用成本过高
离子束刻蚀设备价格高昂，科研级基础款均价约45至60万美元/台，半导体工业级高精度款均价可达100至200万美元/台。设备结构复杂、核心零部件昂贵，离子源寿命有限、耗材成本高、能耗大，导致整体运维成本居高不下。行业呈现"高技术壁垒、低产能释放"特征，企业单线年产能约40至50台，规模化效应尚不充分。
5）核心零部件依赖境外供应商
高端离子源、高精度电源、真空系统等核心部件仍高度依赖进口。离子源材料、真空腔体材料、陶瓷涂层、高精度轴承等关键部件分别由美国、日本、德国、瑞典等国的特定供应商提供。对境外供应商的依赖不仅抬高了采购成本，也使国内设备商在供应链安全和成本控制上处于被动地位，一旦国际贸易政策变化或供应中断，将直接影响设备生产与交付。
6）高端专业技术人才不足
半导体设备行业属于技术密集型领域，对兼具核心技术研发、工程化实践与行业应用经验的复合型人才需求旺盛，但此类人才培养周期长、门槛高。行业内的优质人才资源有限，且多集中在领先企业。发达国家对半导体设备核心技术、工艺以及人才流动限制较为严格，也在一定程度上制约了国内人才的引进与培养。
7、行业竞争格局及主要企业
（1）全球竞争格局：寡头垄断
全球离子束及刻蚀设备市场呈现典型的“寡头垄断”格局。泛林半导体（LamResearch）、东京电子（TokyoElectron）、应用材料（AppliedMaterials）三大巨头合计占据全球刻蚀设备市场85%-90%的份额。
从细分领域看，泛林半导体在导体刻蚀领域保持约52%的绝对优势，三家企业在亚洲市场同样占据超过八成份额，尤其在逻辑代工和存储芯片领域拥有绝对话语权。
除三大巨头外，全球离子束技术市场的主要参与者还包括：VeecoInstruments、HitachiHigh-Technologies、OxfordInstruments、SciaSystemsGmbH、CarlZeiss、CanonAnelva、RaithGmbH、4WaveIncorporated、Plasma-Therm等。在离子束溅射沉积（IBS/IBD）细分领域，Veeco、DentonVacuum等少数厂商占据主导地位。
（2）国际主要企业介绍

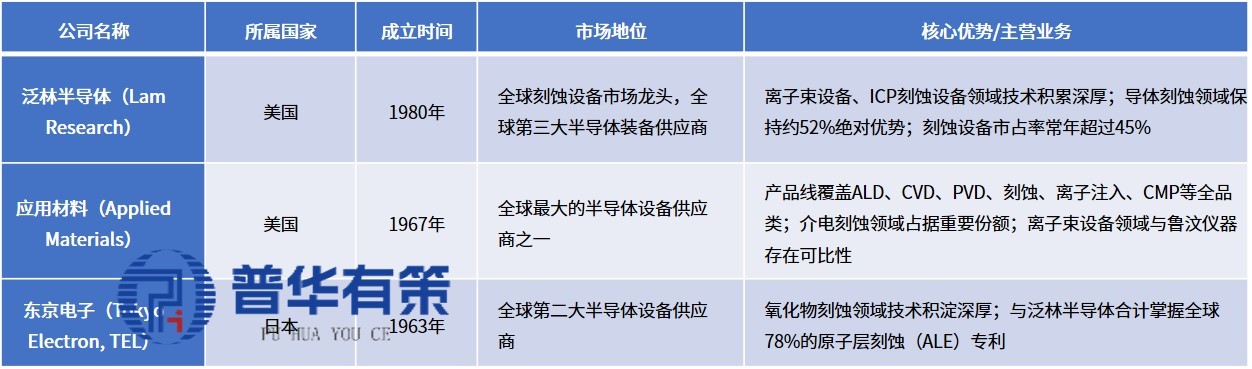

国际离子束设备行业主要企业
资料来源：普华有策
（3）中国市场竞争格局：龙头主导
中国离子束设备行业呈现出由龙头企业主导、市场高度集中的竞争格局，行业内参与竞争的企业数量有限，市场资源高度集中于头部厂商。
鲁汶仪器是中国离子束设备市场的绝对龙头。2025年其在中国离子束设备市场占有率达28.4%，排名国内第一，其他主要企业均为境外厂商。该公司是全球为数不多、国内率先实现12英寸离子束设备量产应用的企业。

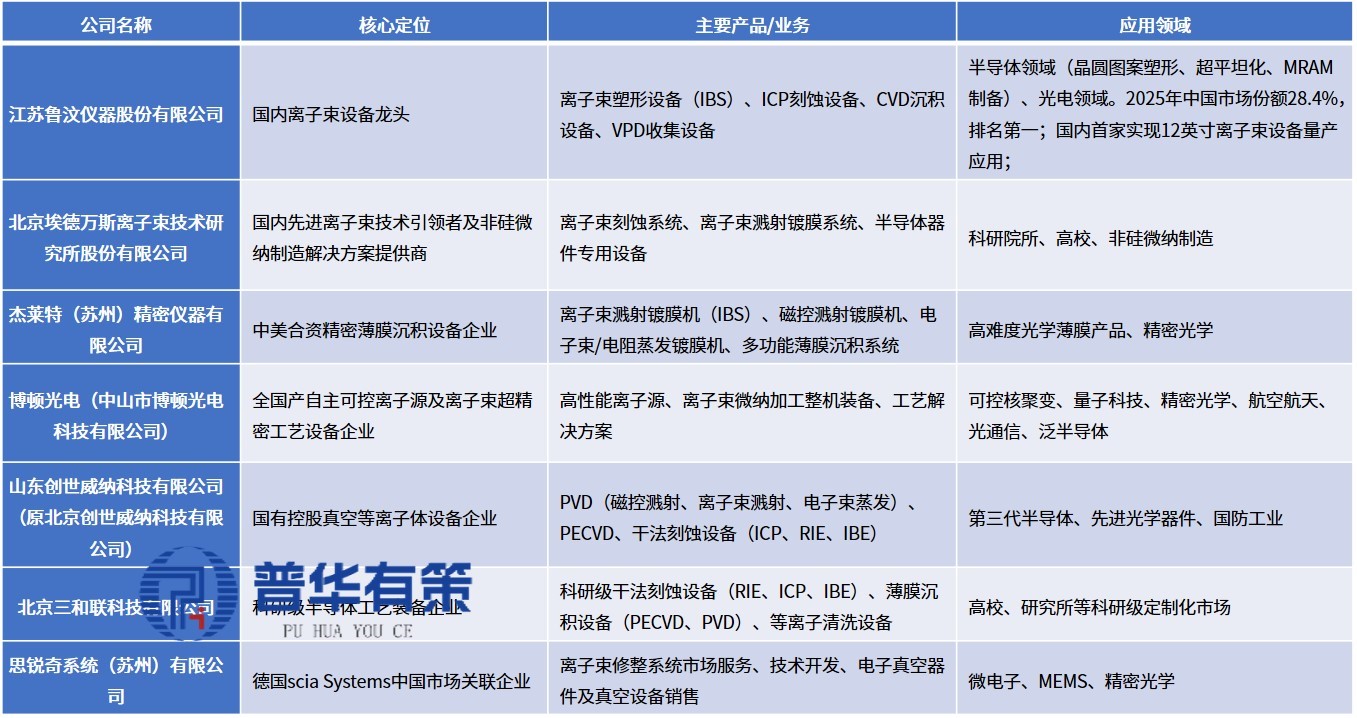

中国离子束设备行业主要企业
资料来源：普华有策
