存储器市场4年翻倍至2300亿美元，AI算力驱动国产替代正当时

1、半导体存储器行业概况

半导体存储器利用半导体介质贮存电荷以实现信息存储，存储、读取、擦除的过程体现为电荷的贮存、检测和释放。具体分类如下：

半导体存储器的基本组成部分为存储芯片。根据原理不同，存储芯片包括非易失性存储芯片（断电后仍保存数据）和易失性存储芯片（断电后丢失数据）：

（1）非易失性存储芯片（断电后数据不丢失）

闪存（Flash）：包含NANDFlash（TLC/QLC先进技术适用于大容量高密度存储，SLC成熟技术适用于小容量场景）和NORFlash（适用于小容量、低功耗、快速读取场景）。

只读存储芯片（ROM）。

（2）易失性存储芯片（断电后数据丢失）

随机存储芯片（RAM）：分为DRAM（需定期刷新，按应用场景细分为DDR、LPDDR、GDDR、HBM等）和SRAM（无需刷新，速度快但成本高）。其中DRAM不同细分品类的应用侧重点各异——DDR用于标准化设备，LPDDR用于移动终端，GDDR用于显卡，HBM用于高性能计算与图形处理。

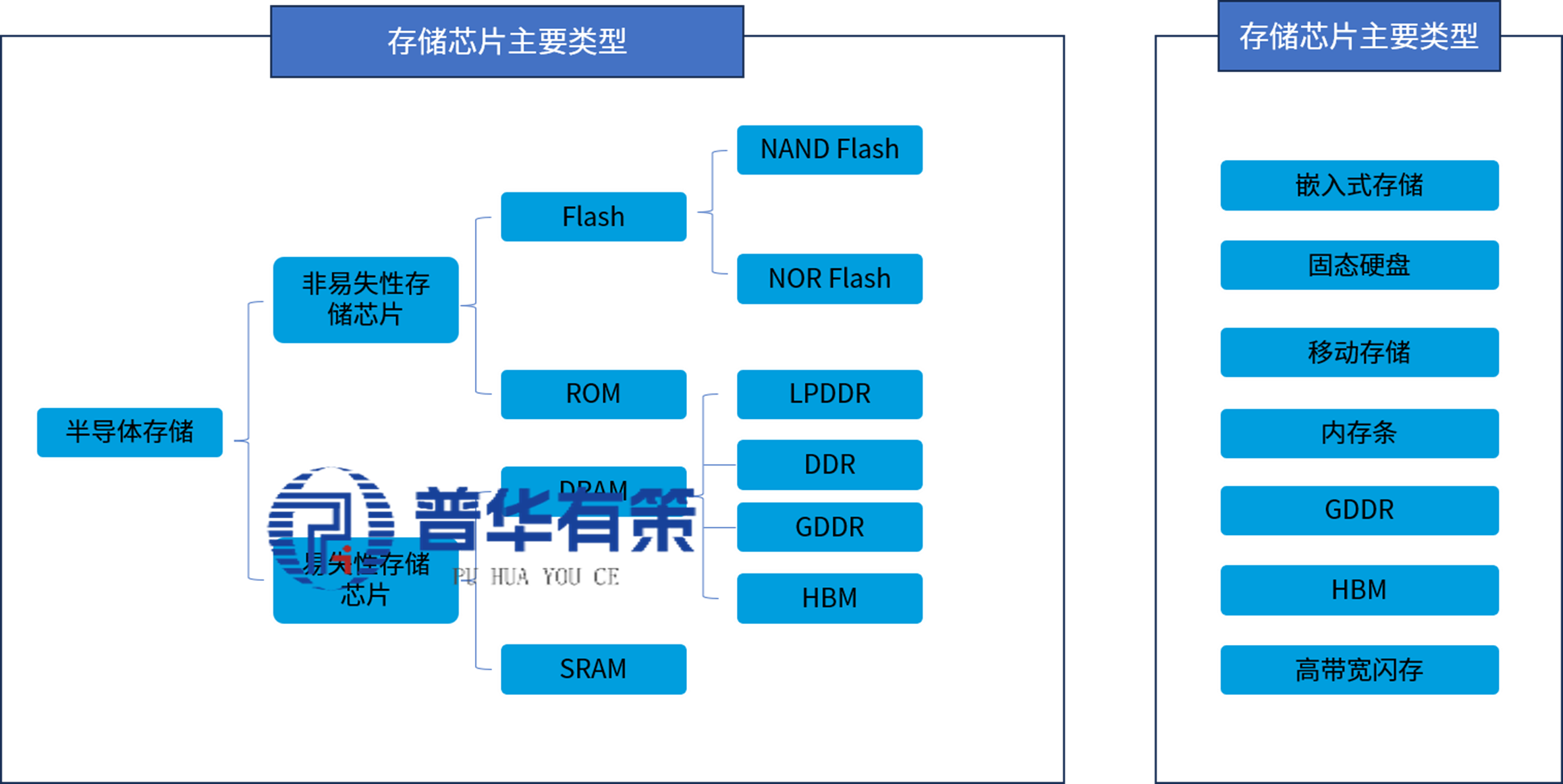

半导体存储器面向终端用户分类情况

资料来源：普华有策

不同类型产品的核心构成和下游应用具体如下：

①嵌入式存储

直接集成在设备主板具有嵌入式接口的存储器，包括主要由NANDFlash制成的非易失性存储器（如eMMC、UFS）和由DRAM制成的易失性存储器（如LPDDR）。还可通过多芯片封装将NANDFlash和DRAM集成为eMCP、uMCP、ePOP等。嵌入式存储广泛应用于智能手机、平板电脑、智能电视、IoT智能终端、工业控制设备和车载系统等。

②固态硬盘

主要由NANDFlash制成，用于个人电脑、游戏主机、AIBOX、服务器的非易失性存储器，根据应用场景分为消费级固态硬盘和企业级固态硬盘。

③移动存储

主要由NANDFlash制成，用于数据传输、备份或存储扩展的便携式非易失性存储器，包括U盘、存储卡、便携式固态硬盘等。

④内存条

主要由DDR制成，提供DRAM解决方案以进行临时数据处理及程序执行，应用于个人电脑、服务器、工业控制设备等。

⑤其他

GDDR是专用于图形渲染与并行计算的DRAM，通过多通道并行架构与高时钟频率实现高数据带宽，主要应用于显卡、游戏主机、高性能计算等领域。

HBM是一种基于3D堆叠工艺的高性能DRAM。通过将多个DRAM芯片垂直堆叠并与处理器通过中介层紧密封装在一起，实现高数据传输带宽，主要应用于人工智能、高性能计算、高端图形处理等领域。

高带宽闪存是一种基于3D堆叠工艺的高性能NAND。通过将多个NAND芯片垂直堆叠并与处理器通过中介层紧密封装实现高带宽与大容量，主要应用于新兴推理场景。

2、半导体存储器产业链

半导体存储器产业上游主要为EDA软件、IP、半导体相关材料、设备及零部件等行业；下游主要为消费电子、汽车电子、工业等应用市场，具体如下：

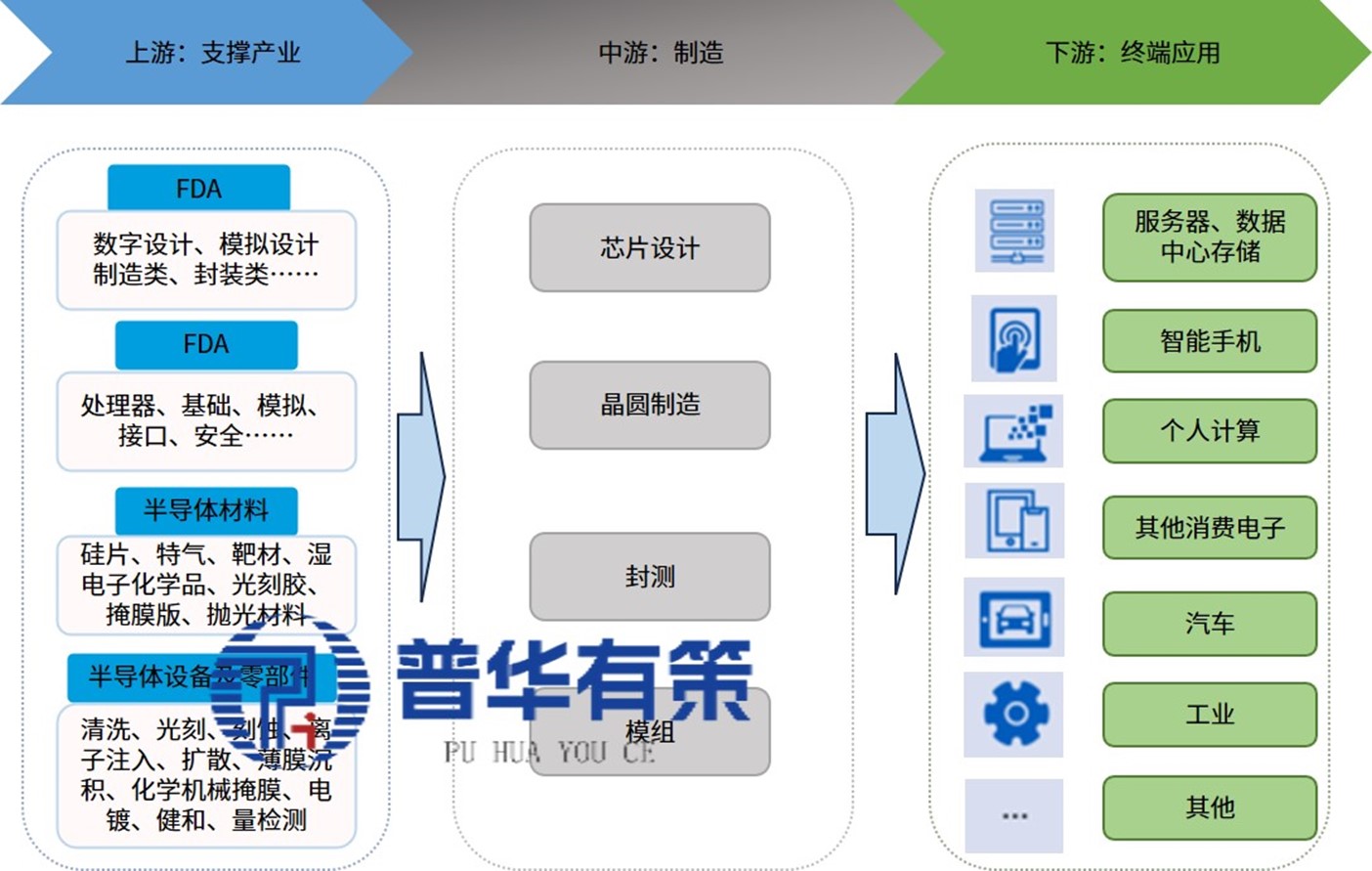

行业产业链

资料来源：普华有策

（1）上下游对行业的影响

在国家政策支持下，上游软件、设备、材料、零部件等国产供应商正加速技术突破与产线导入，助力存储芯片产业构建安全稳定的供应体系，支撑行业长期可持续发展。下游方面，国内数字经济快速发展带动数据中心、企业服务器、消费电子等领域数据量显著增长，对高容量、高带宽、高可靠性存储产品需求持续旺盛；同时，全球数字化转型浪潮推动国际市场存储需求扩容，为行业提供广阔市场空间。

（2）行业在产业链中的地位和作用

行业处于半导体存储器产业链中游，系产业链中规模最大、壁垒最高、拉动效应最强的核心环节。中游环节既承担上游软件、设备、材料、零部件的主要需求验证与导入功能，又为下游各类智能终端及数据系统提供性能基石，是半导体产业链的核心枢纽。

3、半导体存储器行业和NANDFlash存储器市场规模

（1）半导体存储器行业市场规模

在数字经济快速发展、消费电子产品升级、存储技术迭代及周期修复等因素共同作用下，全球半导体存储器市场规模由2020年的1,175亿美元增长至2025年的2,300亿美元。受供需关系影响，2022年与2023年，全球半导体存储器市场出现短暂下跌。2024年，全球算力基础设施建设提速与数字化应用深化带动存储需求提升，市场规模明显回升并保持增长。

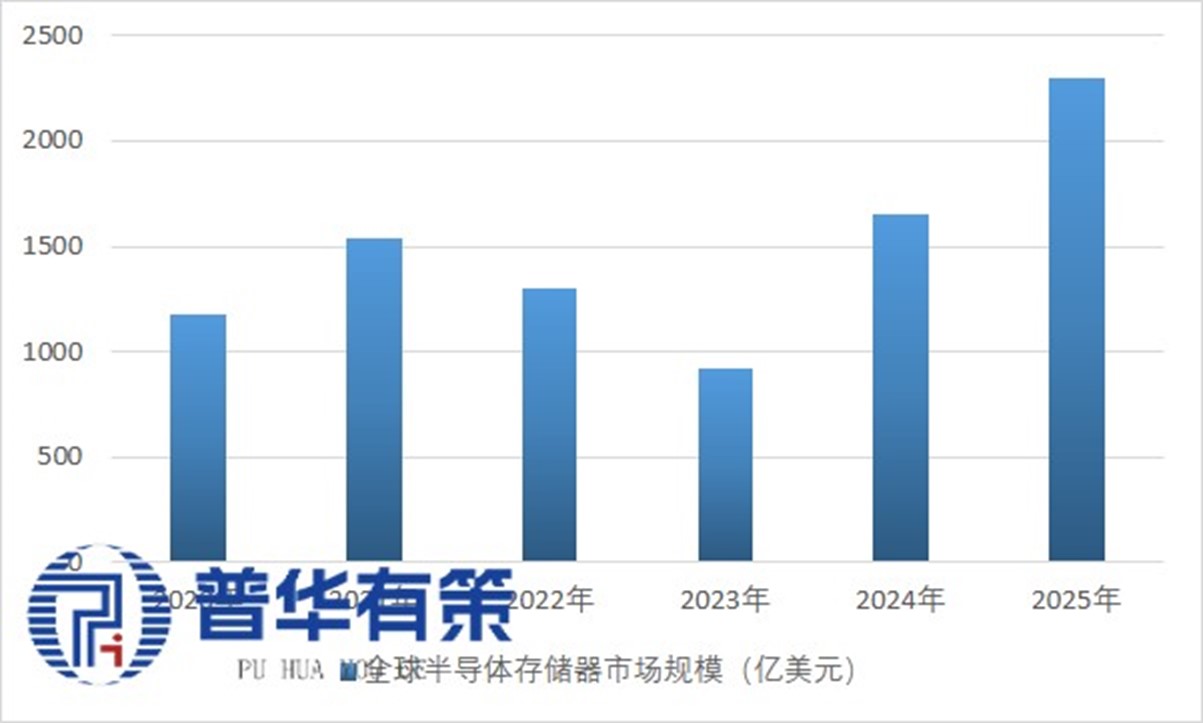

2020-2025年全球半导体存储器市场规模（亿美元）

资料来源：普华有策

2025年全球集成电路市场规模约为7,009亿美元，其中半导体存储器市场规模占集成电路市场规模的32.81%。2025年全球DRAM存储器产品和NANDFlash存储器产品的市场规模分别为1,536亿美元、711亿美元，占半导体存储器市场规模的66.79%和30.91%，是半导体存储器的重要组成部分。

（2）NANDFlash存储器行业市场规模

AI技术的迅猛发展引发全球数据总量及存储需求爆发式增长，NANDFlash市场规模随之扩大，特别是云侧AI对数据中心及企业级服务器存储的刚性需求，叠加端侧AI推动智能手机、PC及其他消费电子设备的存储配置升级，共同驱动行业市场规模整体跨越式提升。

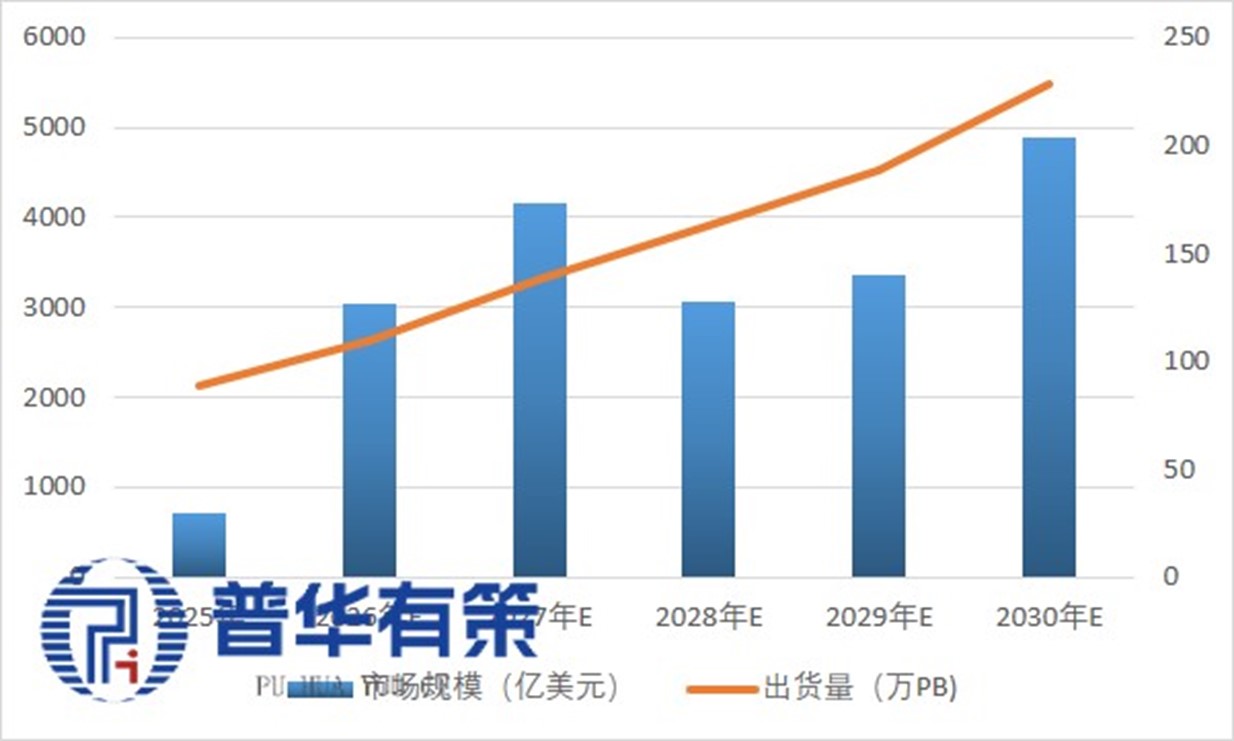

2025-2030年NANDFlash市场规模与出货量规模预测

资料来源：普华有策

3）NANDFlash主要应用领域及需求情况

NANDFlash存储产品主要包括企业级固态硬盘、消费级固态硬盘、嵌入式存储、存储卡等，下游应用包括数据中心/企业用服务器、个人电脑、手机等智能终端、智能穿戴等其他消费电子、汽车、工业自动化设备等。随着数字化应用普及与终端智能化水平提升，产品功能日益丰富，AI渗透率快速提升，数据存储需求显著增加。

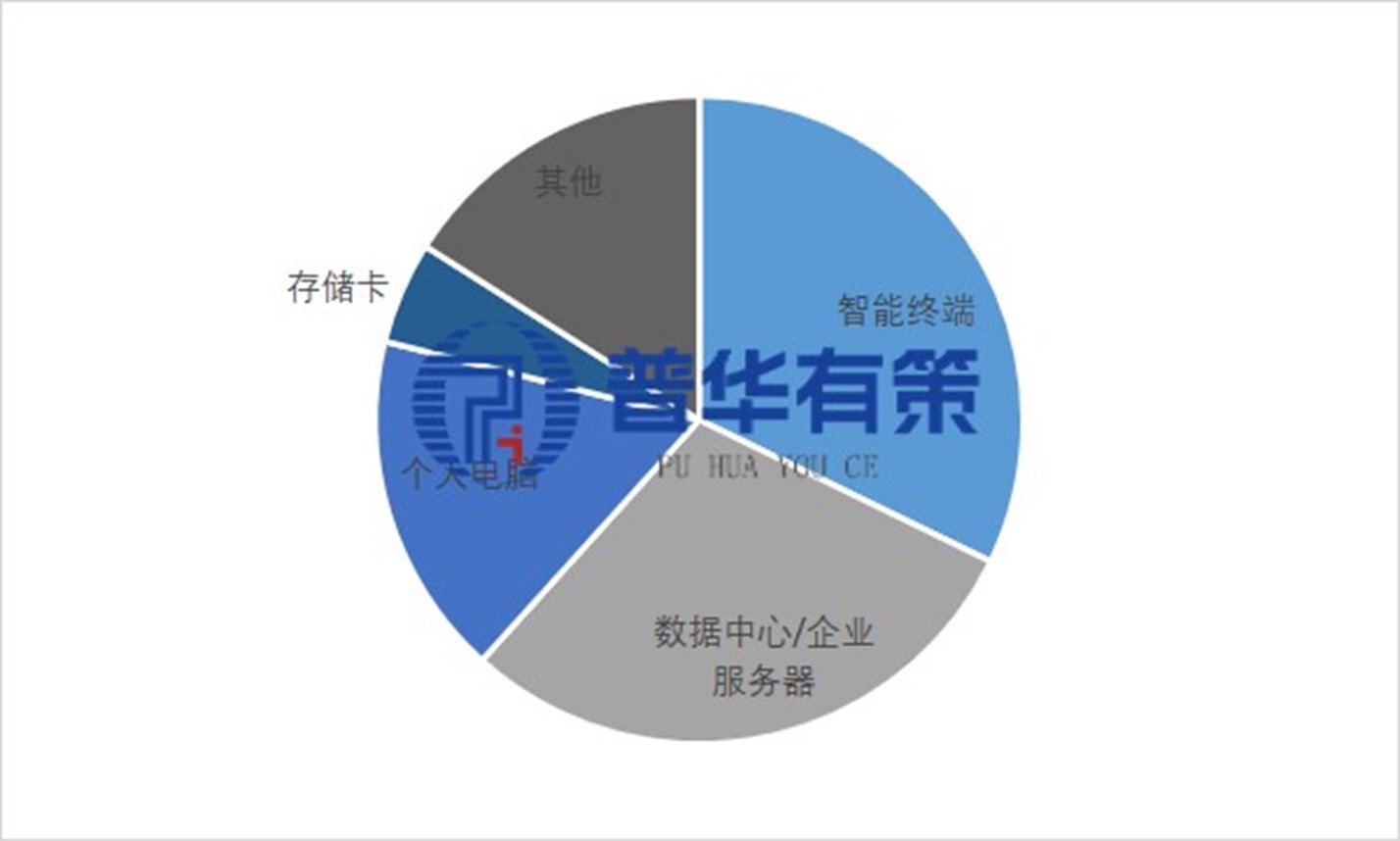

2025年NANDFlash下游应用市场需求占比情况（%）

资料来源：普华有策

①云侧AI推动数据中心/企业用服务器存储需求增加

云侧AI对存储容量和性能提出更高要求：模型训练与推理需处理海量底层数据（全球数据量预计从2025年175ZB增至2030年1,003ZB），频繁随机读写操作考验存储性能；同时AI应用从“生成式”向“智能体”演进，场景拓宽带动用户爆发式增长，上下文记忆等需求进一步推升存储需求。如需进一步拆解或聚焦某细分方向，可继续提问。

B.海外云厂商率先布局，国内厂商加速跟进

2024年起，全球主要云厂商和互联网企业加大云端服务器资本投入。伴随AIAgent进入规模化商用，全球月度Token消耗将呈指数级增长，算力需求持续扩大基础设施供给缺口，推动头部企业加大投入。2024年至2030年，美国4家互联网厂商资本开支将从2,283亿美元增至14,504亿美元，占营收比例由16.1%升至44.7%；同期中国4家互联网厂商资本开支将从330亿美元增至2,218亿美元，占营收比例由8.4%升至20.2%。海外厂商率先启动大规模投入，国内厂商加速跟进，但投入规模及占比仍有较大提升空间。

C.企业级SSD替代Near-LineHDD趋势形成

受技术迭代与供应链安全需求驱动，企业级SSD正加速替代Near-LineHDD，成为云侧AI与智能算力存储的主流选择。性能上，传统HDD因机械结构读写慢、延迟达毫秒级，易造成AI训练中GPU闲置；而主流QLCSSD顺序读写超7,000MB/s、延迟降至微秒级，可将GPU利用率提升至85%以上，充分满足AI高频高并发数据调用需求。场景上，随着NANDFlash技术演进，企业级SSD容量提升、单位成本下降，正逐步打破HDD在“大容量+低成本”领域的垄断，加速承接AI训练日志、模型备份等温数据存储。预测，2030年全球企业级NANDFlash需求将超132.5万PB，2025至2030年复合增长率达36.1%，成为半导体存储器市场增长最快的应用领域。

②端侧AI对冲手机、电脑出货压力，支撑对应存储需求维持相对稳定

端侧AI将传统终端升级为具备自主决策能力的智能体，推动消费电子全面AI化转型，对算力、数据处理能力、存储容量及功耗提出更高要求。智能手机方面，高像素拍照、超高清视频、多任务处理及AI手机大模型、AI语音助手等功能普及，推动存储配置从128GB向256GB、512GB升级，高端机型已达1TB及以上。个人电脑方面，高清视频编辑、大型游戏、多任务处理及AIPC新增NPU与本地大模型部署，推动消费级SSD主流容量从256GB迈向512GB、1TB乃至2TB以上，读写速度从SATA接口600MB/s提升至NVMe接口3,000-7,000MB/s，高端产品已突破10,000MB/s。

虽然全球手机、个人电脑出货量预计有所下滑，但随着AI渗透率显著提升，全球应用于手机、平板电脑等智能终端的NANDFlash和应用于个人电脑的消费级固态硬盘需求将在2026年略有下降后持续提升。综上，AI的快速发展迭代导致全球数据生成量指数级上升，存力需求快速伴生增长。

4、行业发展趋势

（1）存储器向更大容量持续演进

AI场景规模化商用催生海量存储需求，大容量是NANDFlash行业中长期核心发展方向，推动堆叠工艺持续突破。截至2026年3月末，300层以上3DNAND产品已量产出货。超高层堆叠升级面临晶圆应力管控、高深宽比沟道孔刻蚀、横向电荷损失等技术瓶颈，晶圆混合键合、多堆栈堆叠、存储单元多值存储成为向更高容量迭代的核心技术路线。

（2）AI催生高带宽、高速度存储需求

AI大模型训练与推理呈现高并发、高吞吐、低时延、读多写少特征，对存储带宽、接口速度及读写时延提出远超传统服务器的要求。行业一方面加速推出AISSD，通过控制器并行化、NVMe协议优化、智能固件预取及PCIe5.0/6.0/CXL接口升级提升带宽速度；另一方面研制高带宽闪存等新型产品，以3DNAND多层堆叠为基础，融合硅通孔、微凸点和混合键合技术，在带宽接近HBM的同时实现更低成本、更大容量，夯实AI存储底座。

（3）单位存力成本持续下降，QLCNANDFlash占比持续提升

提升存储密度、降低单位存力成本是行业长期趋势。QLCNAND凭借更高单颗粒存储密度成为降本增效核心路径，技术工艺持续打磨已补齐寿命及稳定性短板。AI产业加速QLC商业化进程，推动传统HDD存储向QLCSSD迁移；规模化应用带动产能与良率提升，形成技术迭代与成本下降的正向循环。

（4）NAND与DRAM产品深度融合

在大模型超长上下文推理、海量KV缓存扩容需求驱动下，行业正从NAND与DRAM/HBM物理隔离的传统架构转向深度融合格局，发挥DRAM低延迟与NAND高容量双重优势。短期已落地AI服务器标配大容量SSD、冷热KV缓存分层方案，以SSD承接冷KV缓存缓解HBM瓶颈；中长期将推进高带宽闪存技术量产，构建HBM—高带宽闪存—DRAM—本地SSD四级近端存储分层体系，在满足AI高带宽算力需求的同时实现整体存储方案成本优化。

5、进入行业壁垒

（1）市场格局与客户准入壁垒

全球NANDFlash行业集中度极高，头部企业与下游数据中心、企业服务器、消费电子等领域的龙头客户建立了长期稳定的合作关系。下游客户对产品可靠性和稳定性要求极为严格，新供应商须通过复杂苛刻的产品验证方可进入其供应链，且客户一旦完成供应商导入，更换成本较高。头部厂商主导的市场格局叠加长周期准入验证，新进入者难以切入并获取市场份额。

（2）配套体系与供应链壁垒

NANDFlash芯片设计与制造涉及精密复杂的工艺流程，对上游设备、核心材料及配套零部件要求极高，新技术的开发落地高度依赖设备材料性能提升。国际巨头已与全球主要设备材料供应商建立长期合作乃至联合研制关系，新进入者在获取先进设备材料供应方面处于相对弱势，难以保证稳定供应或获得最先进产品。境内本土供应商仍处于追赶阶段，供应链整体技术水平与稳定性构成重要进入壁垒。

（3）商业秘密壁垒

NANDFlash行业技术壁垒极高，头部企业经过数十年竞争积累了海量技术商业秘密及注册专利。后进入者使用已注册专利需支付高昂授权费，即便获得授权，因缺乏长期生产验证经验，也难以在短期内消化掌握核心技术诀窍。若新进入者无法突破商业秘密壁垒、建立自主知识产权体系并推出具竞争力的产品，将在市场竞争中被淘汰。

（4）重资产投入与资本壁垒

NANDFlash芯片制造多采用IDM模式，具有明显的重资产、高投入特征，单条先进产线投资额高达上百亿美元，且产线对生产环境要求严苛。同时，技术迭代迅速，企业需持续对产线升级改造。行业内领先企业多选择在周期低谷建厂扩产，依托雄厚资本实力应对周期波动，甚至采取激进低价策略挤压竞争者。全球头部供应商三星、SK海力士、美光科技、铠侠、闪迪等均为资金实力雄厚或由政府支持的超大型企业，新进入者面临严酷的资本竞争压力。

（5）高端人才储备壁垒

NANDFlash芯片是高端人才高度聚集的产业，需要物理、材料、力学、化学、光学、微电子、数学、精密机械工程、电气工程等多领域顶尖人才持续攻关。国际巨头在全球吸纳一流技术人才，建立了成熟的科研体系与人才培养机制，对新进入者形成显著的高端人才储备壁垒。

6、行业面临的机遇与挑战

（1）行业面临的机遇

1）全球数字经济转型带来长期广阔发展空间

全球数字经济加速转型，AI产业从大模型训练迈向规模化商用推理，云服务商加码算力基建，带动AI服务器存储需求指数级增长；同时AIPC、智能汽车、物联网全面渗透及边缘计算落地，推动存储规格快速迭代。本轮周期为全社会多领域整体转型升级的长效周期，存储器作为不可或缺的基础设施，预计可分享长期发展红利。

2）国内消费级市场需求缺口待填补，企业级市场增量空间广阔

海外存储市场供需持续紧张，国际巨头阶段性倾斜海外客户供货，进一步放大国内消费级市场供给缺口。目前国内存储厂商产能仅能覆盖约半数本土消费级需求，亟需通过产能扩张填补缺口，为国内产业带来难得发展机遇。企业级市场方面，国内互联网公司资本开支占营收比例约10%，显著低于国际头部厂商的20%-30%，依托国内庞大数字经济底座，后续投入提升空间较大，有望为本土企业级存储产品带来更多增量机遇。

3）政策支持及产业链能力提升营造良好生态环境

国家持续出台政策推动集成电路全链发展，“十五五”规划将集成电路列为战略性新兴支柱产业之首，明确以超常规措施和新型举国体制在2026至2030年间实现关键核心技术突破。国内半导体产业链整体能力快速迭代，各环节技术产能持续突破，商业化与终端应用协同提速，存储器厂商作为产业链核心枢纽，既是生态协同的主要贡献者，也是最大受益者，共同推动产业生态正向循环。

（2）行业面临的挑战

1）地缘政治对全球化协作布局形成挑战

地缘政治摩擦升级，国际经贸形势复杂，国内半导体企业面临非市场性干预限制，增加了产业链全球化布局的不确定性。国内NANDFlash产业作为国际贸易管制重点领域，在设备、零部件、原材料采购及境外销售方面受到系列政策制约，对企业全球化经营构成挑战。

2）持续高额资本支出成为行业常态压力

NANDFlash制造产线具备重资产、高投入、高门槛特征，对标国际先进水平的单条产线总投资额达百亿美元量级，无尘生产环境与高标准基建推高整体投入。同时技术快速迭代需长期保持高强度研发和产线投入，能否具备持续大额资本开支能力，直接决定厂商的行业话语权与长期竞争力。

3）高集中度竞争格局构成突围挑战

全球NANDFlash行业经数十年发展，国际头部企业持续占据较高市场份额，均为超大型企业集团，在产品布局、资金实力、技术沉淀、产能规模及专利储备方面实力雄厚，并与下游主要客户、上游核心供应商建立长期稳定合作关系。国内厂商需集技术研发、供应链体系、运营管理等多重核心能力于一体，长期深耕持续攻坚，方有可能突围赶超。

7、竞争格局与行业内主要企业

（1）DRAM竞争格局

DRAM市场由三星、SK海力士、美光三大巨头主导，合计占据约95%以上份额。2026年第二季度，三星以39%份额居首，SK海力士26%次之，美光25%位列第三。高带宽存储器已成关键赛道，SK海力士以约58%份额领跑HBM市场，三星约18-21%。

（2）NANDFlash竞争格局

NANDFlash市场由三星（约28%）、SK集团（22%）、铠侠（14%）、美光（13%）和闪迪（13%）五大厂商主导，合计占据约90%份额。2026年第一季度，三星市占率进一步提升至31.6%。

（3）中国厂商份额持续提升

长鑫存储（DRAM）：全球份额从2025年Q1的3%跃升至2026年Q1的8%，超越南亚科技，稳居全球第四大DRAM原厂。

长江存储（NANDFlash）：全球市占率从2025年Q1的8%逐季升至Q4的11%，按出货量计算2025年Q3已至13%、排名全球第五。

两家国产存储原厂全球合计市占率仍不到10%，产能有3-5倍扩张空间。

（4）行业高度集中

头部企业三星、SK海力士、美光市值均已突破万亿美元，共同垄断全球90%以上算力服务器存储市场。行业兼具技术密集、资本密集与高度寡占特征，新进入者在市场格局、供应链、商业秘密、资本投入及高端人才等方面均面临极高壁垒。

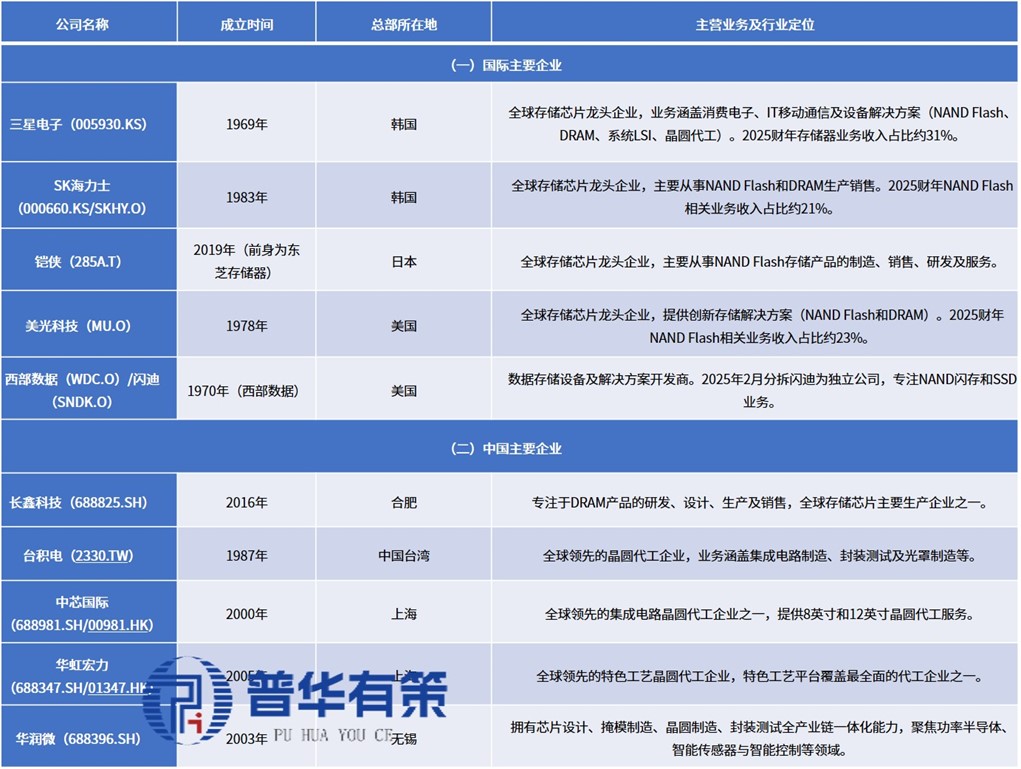

行业内主要企业

资料来源：普华有策
