ICP刻蚀设备：市场高增、技术突破与国产替代加速下的机遇挑战

1、ICP刻蚀设备行业概况

刻蚀可以分为湿法刻蚀和干法刻蚀。湿法刻蚀各向异性较差，侧壁容易产生横向刻蚀造成刻蚀偏差，通常用于工艺尺寸较大的应用，或用于干法刻蚀后清洗残留物等。等离子体干法刻蚀是目前主流的刻蚀技术。根据产生等离子体方法的不同，干法刻蚀主要分为电容耦合等离子体刻蚀（CCP刻蚀）和电感耦合等离子体刻蚀（ICP刻蚀）。

（1）ICP刻蚀工艺简介

随着国际上先进芯片制程从3纳米阶段向更先进工艺的方向发展，当前光刻机受光波长的限制，需要结合刻蚀和薄膜设备，采用多重模板工艺，利用刻蚀工艺实现更小的尺寸，使得刻蚀技术及相关设备的重要性进一步提升。

2、行业市场空间

ICP刻蚀设备凭借高等离子体密度与独立偏压控制，在浅沟槽隔离、栅极刻蚀等关键制程中占据重要份额，具备高刻蚀速率、高各向异性和良好工艺兼容性，广泛应用于逻辑、存储及功率器件制造，是刻蚀设备市场中规模最大的细分品类之一。全球ICP刻蚀设备市场规模从2023年的773.1亿元增至2025年的915.4亿元，复合增长率为8.8%，预计2030年达1,500.0亿元，复合增长率为9.2%。中国市场规模从2023年的224.5亿元增至2025年的318.4亿元，复合增长率为19.1%，预计2030年达579.6亿元，复合增长率为11.9%。

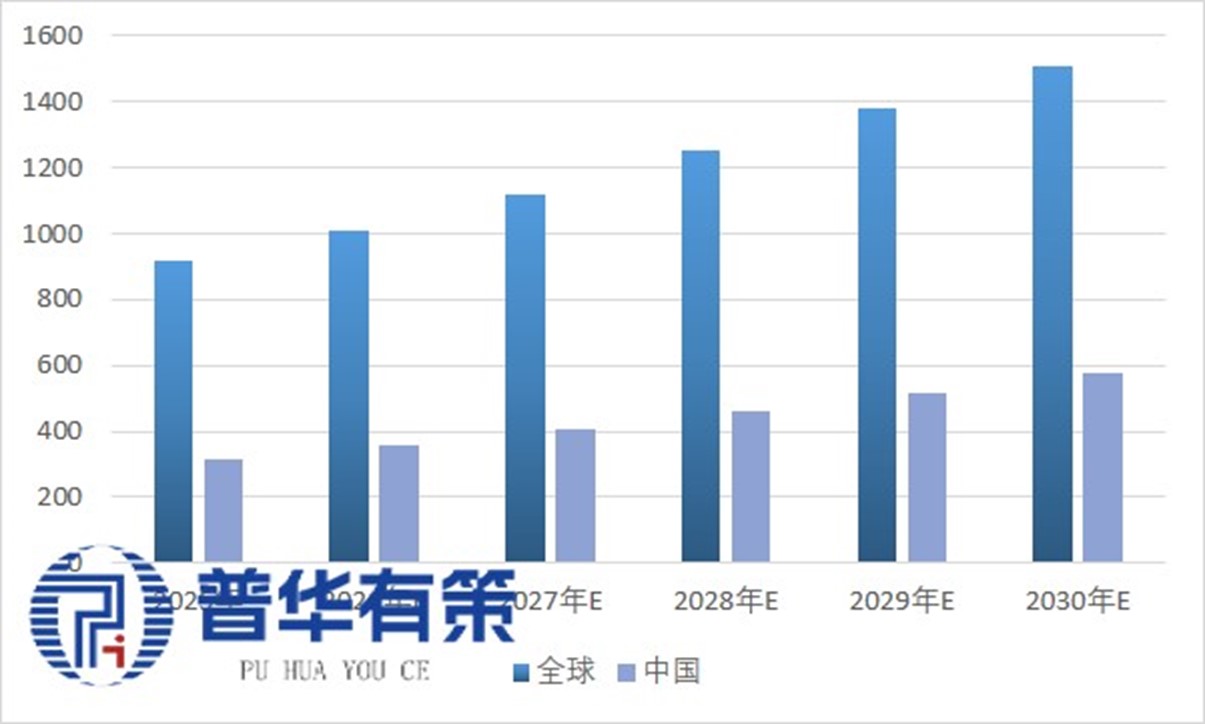

2025-2030年全球及中国ICP刻蚀设备市场规模（亿元）

资料来源：普华有策

3、行业核心技术特征

（1）等离子体密度高，刻蚀效率强

ICP可在低气压下产生高密度等离子体，等离子体密度远高于传统工艺。高密度活性粒子可满足高深宽比、微纳精密结构加工需求，有效提升制程精度与加工效率。ICP刻蚀速率可达数μm/min级别，例如硅基刻蚀速率可超过1μm/min，单晶金刚石刻蚀速率可达236.6nm/min。

（2）参数独立可控，工艺窗口宽

ICP可实现离子密度与离子能量解耦控制。ICP功率控制等离子体密度，RF射频功率控制离子轰击能量，二者可分别独立调节。这种设计使其能够在较低气压下产生高密度等离子体，同时保持较低的离子轰击能量，从而有利于实现高刻蚀速率、良好的方向性、高刻蚀选择性以及对高深宽比结构的刻蚀。

（3）低温制程，适配热敏材料

ICP工艺全程低温反应、温升可控，无高温热损伤，可适配光刻胶、柔性薄膜、高分子材料等各类热敏基材，材料适配范围广。牛津仪器的ICP设备电极温度范围可覆盖-150°C至+400°C，为各种材料和器件提供广泛的工艺解决方案。

（4）等离子体均匀性好，适合量产

通过磁场优化与匀流供气设计，ICP腔体内等离子体分布均匀，整片基材加工一致性强、良率稳定。刻蚀均匀性面内可达≤±5%，面间≤±3%。随着晶圆尺寸不断增大，等离子体密度均匀性对关键尺寸（CD）控制至关重要，直接影响CD偏差、线边缘粗糙度和侧壁规整度。

（5）材料适应性广

ICP可对硅、二氧化硅、氮化硅、III-V族半导体（如GaAs、InP）、金属（如Al、Cu）等多种材料进行各向异性刻蚀和深槽刻蚀。刻蚀材料广泛，是传感器、太阳能电池等领域制备半导体材料及微纳结构的核心设备

4、行业技术发展趋势

（1）高深宽比刻蚀能力持续突破

随着3DNAND堆叠层数从200层+向300层乃至更高层数演进，通道孔深度超过5微米、深宽比大于60:1，对刻蚀设备的深宽比加工能力提出了前所未有的要求。目前业内量产所用刻蚀机深宽比在60:1左右，头部企业正积极突破90-100:1的深孔刻蚀。中微公司已提供超高深宽比掩膜（≥40:1）ICP刻蚀设备解决方案，配备超低频偏压射频的ICP刻蚀机已在生产线上大规模应用。同时，存储芯片堆叠层数增加直接导致刻蚀步骤数量增长，进一步推升了对极高深宽比通孔刻蚀的需求。

（2）金属刻蚀成为重要增长方向

先进逻辑与存储芯片的金属互连层数不断增加，28nm工艺约8-10层，7nm/5nm节点已达13-14层，对金属刻蚀的精度和均一性提出更严苛要求。中微公司于2025年推出PrimoMenova12寸ICP单腔刻蚀设备，专注于金属刻蚀领域，尤其擅长金属Al线、Al块刻蚀。2025年上半年等离子体刻蚀设备新签订单中，ICP设备占比已略高于CCP设备，金属刻蚀ICP设备有望充分受益于制程演进。

（3）刻蚀精度向原子级迈进

面向下一代逻辑与存储的ICP刻蚀设备已具备单原子级加工精度与重复性。中微公司ICP双反应台刻蚀机PrimoTwin-Star反应台之间的刻蚀精度已达到0.2Å（亚埃级），该精度约为硅原子直径2.5埃的十分之一。ICP设备近两年连续以超过100%的速度增长，在逻辑、DRAM、3DNAND等领域超50家客户产线实现大规模量产。

（4）先进封装应用拓展

离子束及ICP技术在先进封装领域的应用持续拓展。ICP深硅刻蚀被广泛用于TSV（硅通孔）和via-reveal等先进封装工艺。双频ICP技术被应用于“循环刻蚀”工艺，通过交替重复薄膜沉积与刻蚀，实现高深宽比与光滑侧壁的TSV加工。随着混合键合、扇出型晶圆级封装等先进封装技术的商业化落地，ICP刻蚀设备在TSV制造、晶圆减薄等环节的应用需求持续增长。

（5）第三代半导体加工需求释放

碳化硅（SiC）、氮化镓（GaN）等第三代半导体材料的产业化加速，带动了ICP刻蚀设备在特色沟槽刻蚀工艺中的应用需求。ICP-RIE技术被广泛用于SiC、GaN等宽禁带半导体材料的图案化刻蚀及电子器件制造。配备磁场的高密度等离子体源在化合物半导体市场已有超过600台的交付实绩，随着新能源汽车、5G通信等下游需求的持续增长，该领域对ICP设备的需求有望进一步释放。

（6）原子层刻蚀（ALE）技术加速产业化

原子层刻蚀（ALE）技术可实现亚纳米级精度的逐层材料去除，是后摩尔时代原子级制造的关键技术方向。ICP基ALE工艺正加速从实验室走向大规模量产，已有研究实现循环时间低于2秒的高通量配方。多家设备厂商已推出面向III-V族半导体材料（包括GaN、GaAs等）的ICP-RIE与ALE一体化系统。随着先进制程对原子级加工精度要求的不断提升，ALE技术在逻辑、存储芯片制造中的应用前景广阔。

5、进入行业壁垒

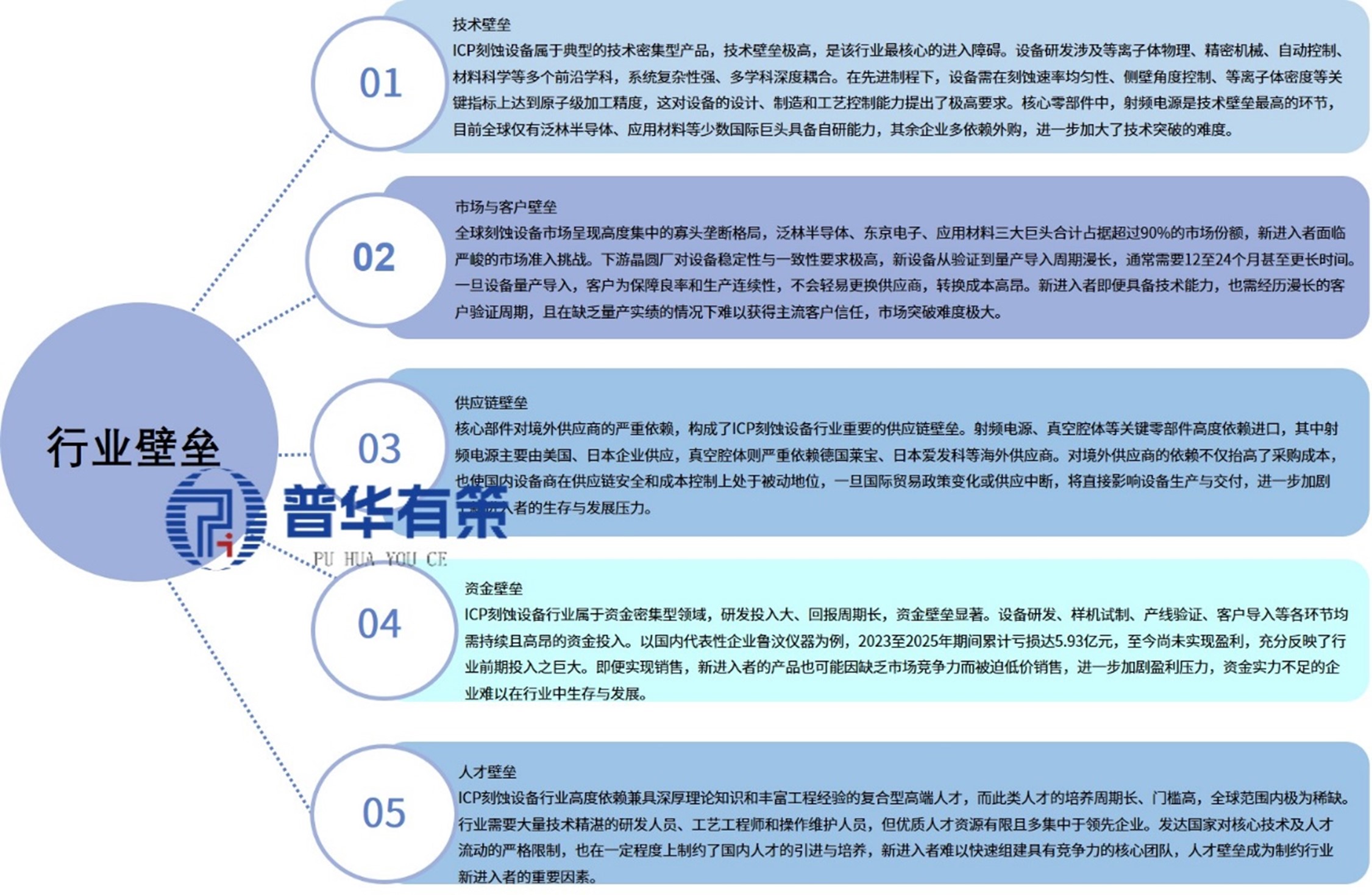

行业壁垒

资料来源：普华有策

6、行业市场发展趋势分析

（1）全球市场规模持续扩大

全球电感等离子体（ICP）刻蚀设备市场在2025年估值约118.63亿美元，预计2032年将达到227.61亿美元，年复合增长率为9.6%。全球12英寸ICP刻蚀机市场2025年销售额达117亿元，预计2032年将达到213.8亿元，年复合增长率为9.0%。全球ICP刻蚀系统市场2024年收入约60.32亿美元，预计2030年将达82.57亿美元。

（2）中国市场高速增长

中国电容性等离子体（CCP）与ICP刻蚀机市场预计2032年规模将达331.71亿美元，2026-2032年间年复合增长率为7.2%。中国市场在过去几年变化较快，国产替代进程显著加速。2025年中国半导体设备整体国产化率从2024年的16%跃升至21%，刻蚀设备国产化率已达31%。

（3）存储扩产驱动设备需求

存储超级周期正驱动国内晶圆厂大幅上修未来几年扩产计划。主流3DNAND产品堆叠层数已迈向200层以上，并向300层乃至更高层数演进。SK海力士已完成375层3DNAND生产验证。层数增加直接导致刻蚀步骤数量增长，沉积和刻蚀步骤相应增加，对ICP刻蚀设备的需求持续攀升。

7、ICP刻蚀设备行业面临的机遇与挑战

（1）面临的机遇

1）半导体设备上行周期持续，下游需求旺盛

受人工智能基建高景气影响，终端集成电路需求快速上升，晶圆制造产能供不应求。存储超级周期正驱动国内晶圆厂大幅上修扩产计划，主流3DNAND产品堆叠层数已迈向200层以上，并向300层乃至更高层数演进。层数增加直接导致刻蚀步骤数量大幅增长，对ICP刻蚀设备的需求持续攀升。2025年全球ICP刻蚀设备市场规模约118.63亿美元，预计2032年将达227.61亿美元，年复合增长率为9.6%。中国ICP刻蚀机市场预计2032年规模将达331.71亿美元。目前ICP刻蚀设备在干法刻蚀市场中占比约60%，市场规模约103亿美元。

2）先进制程与三维结构演进驱动技术升级

随着芯片制程向2纳米及以下节点演进，晶体管结构正从FinFET向GAA（全环绕栅极）架构过渡。GAA晶体管需通过选择性刻蚀精确去除牺牲层以释放纳米线沟道，要求刻蚀精度达到原子级别，原子层刻蚀（ALE）技术成为关键。存储芯片三维堆叠层数持续增加，主流产品已迈向200层以上，高带宽存储器（HBM）通过硅通孔（TSV）技术实现多颗DRAM芯片垂直堆叠，对深硅刻蚀设备的需求持续增长。ICP设备在逻辑、DRAM、3DNAND等领域超50家客户产线实现大规模量产。中微公司ICP应用覆盖率已达99%，并完成开发90：1极高深宽比等离子刻蚀机。

3）国产替代加速推进，本土企业份额快速提升

中国刻蚀设备本土化进程正在加速，今年迄今刻蚀设备进口量下降了18%。应用材料中国营收在2025财年同比下降16%，东京电子中国营收在2026财年同比下降18%。北方华创是这一趋势的关键推动者，渠道调研显示其在长鑫存储的ICP刻蚀市场份额已居首位。中微公司ICP刻蚀设备累计装机接近1200个反应台。鲁汶仪器作为国内少数已在国内主流12英寸晶圆厂客户量产ICP刻蚀设备的本土厂商，2025年ICP刻蚀设备营收从1.13亿元跃升至3.9亿元。屹唐股份以0.5%的市场占有率位居全球干法刻蚀设备市场第九。

4）国家政策大力支持

半导体设备行业作为电子信息产业的基础和核心，已被国家确定为战略性产业之一。国家先后出台《国家集成电路产业发展推进纲要》及集成电路企业所得税优惠政策等产业政策，从财政、税收、人才和技术等多方面给予重点扶持。国产替代在刻蚀环节已取得实质性突破。

5）产品多元化与平台化布局拓展空间

领先企业正从单一设备供应商向平台化解决方案提供商转型。中微公司CCP/ICP应用覆盖率分别达95%/99%，平台化布局正加速成型，产品覆盖刻蚀、薄膜沉积、量检测、湿法设备等。北方华创发布新一代12英寸ICP刻蚀设备，聚焦先进逻辑与先进存储领域关键刻蚀工艺需求。鲁汶仪器、屹唐股份等企业也在持续推出新型干法刻蚀设备。

（2）面临的挑战

1）全球竞争格局寡头垄断

全球干法刻蚀设备市场高度集中，前三大厂商泛林半导体、东京电子及应用材料合计占有全球干法刻蚀设备领域82.2%的市场份额。国际巨头在技术、客户与品牌方面构筑了极高的壁垒，国内企业虽然加速追赶，但在全球市场份额上与龙头仍有巨大差距，屹唐股份作为国内为数不多可量产干法刻蚀设备的厂商，全球市占率仅0.5%。

2）核心零部件依赖境外供应商，供应链风险突出

高端离子源、高精度射频电源、真空腔体等核心部件仍高度依赖进口。离子源材料、真空腔体材料、陶瓷涂层、高精度轴承等关键部件分别由美国、日本、德国、瑞典等国的特定供应商提供。对境外供应商的依赖不仅抬高了采购成本，也使国内设备商在供应链安全上处于被动地位。美国2025年对部分半导体设备进口加征关税，已给供应链带来成本和挑战。美国《芯片与科学法案》限制对华出口14nm以下设备，进一步加剧了供应链不确定性。

3）企业盈利能力面临较大压力

由于技术门槛高、研发投入大、产品验证周期长，国内部分ICP刻蚀设备企业面临持续亏损压力。以鲁汶仪器为例，2023年至2025年累计亏损达5.93亿元，至今尚未实现盈利。其ICP刻蚀设备毛利率从2023年的32.06%跌至2024年的-1.01%，2025年仅回升至8.97%，远低于北方华创和中微公司接近39%的毛利率水平。业内人士指出，这“要么是产品性能与竞品存在代际差距被迫低价竞争，要么是为抢占客户持续以接近成本价销售，无论哪种情况都暴露出产品竞争力不足的隐忧”。

4）客户集中度高，经营风险较大

国内ICP设备企业普遍面临客户集中度高的问题。鲁汶仪器2025年前五大客户销售占比高达72.86%，其中第一大客户贡献超四成营收。部分客户通过关联方持有设备商股权，存在“股东+客户”的双重绑定关系。高度集中的客户结构使企业经营风险集中，一旦主要客户订单波动，将直接影响企业业绩。

5）核心技术仍存差距

尽管国产ICP刻蚀设备在部分领域已取得突破，但在高端应用场景中与国际龙头仍存在差距。高深宽比刻蚀、等离子体控制精度、刻蚀均匀性等关键技术指标仍需持续攻关。随着先进制程芯片制造精度要求达到原子级，传统ICP技术在实现纳米甚至原子级精度结构化时面临固有局限性。刻蚀工艺正面临高深宽比结构加工、材料体系多样化以及工艺窗口急剧收窄等多重挑战。5nm以下先进制程的部分关键刻蚀工艺仍依赖进口设备。

6）高端专业技术人才不足

半导体设备行业属于技术密集型领域，对兼具核心技术研发、工程化实践与行业应用经验的复合型人才需求旺盛，但此类人才培养周期长、门槛高。优质人才资源有限且多集中在领先企业，发达国家对核心技术及人才流动的严格限制也在一定程度上制约了国内人才的引进与培养。
