十五五” 集成电路量检测设备：技术、市场、格局深度解读
1、集成电路量检测设备行业概况
集成电路量检测设备是前道工艺的核心装备，在工艺研发、调试和质量控制中至关重要，助力提升良率与竞争力。随着制程演进，工艺复杂度与工序数量急剧增加，对良率管理与工艺控制要求更高，量检测设备重要性持续上升。其价值量占前道设备比例约13%，仅次于刻蚀清洗、薄膜沉积和光刻机。
前道工艺涉及数百道工序，每道良率均影响最终芯片良率，精确量检测不可或缺。其作用体现在两方面：一是对制造中的晶圆进行在线量测，确保工艺一致性并精准采集数据；二是在各工序间穿插缺陷检测，及时分析缺陷成因，以便优化工艺过程。
2、集成电路量检测设备行业市场规模预测
受汽车电子、AI等下游应用驱动，全球集成电路量检测设备市场过去五年高速增长。2021年全球销售额为101.98亿美元，2025年增至172.32亿美元，复合年增长率（CAGR）为14.01%，预计2032年达297.57亿美元。同期，在中国产业政策支持及晶圆厂产能扩张推动下，中国大陆市场从29.45亿美元增至55.81亿美元，CAGR达17.33%，预计2032年将达103.66亿美元。

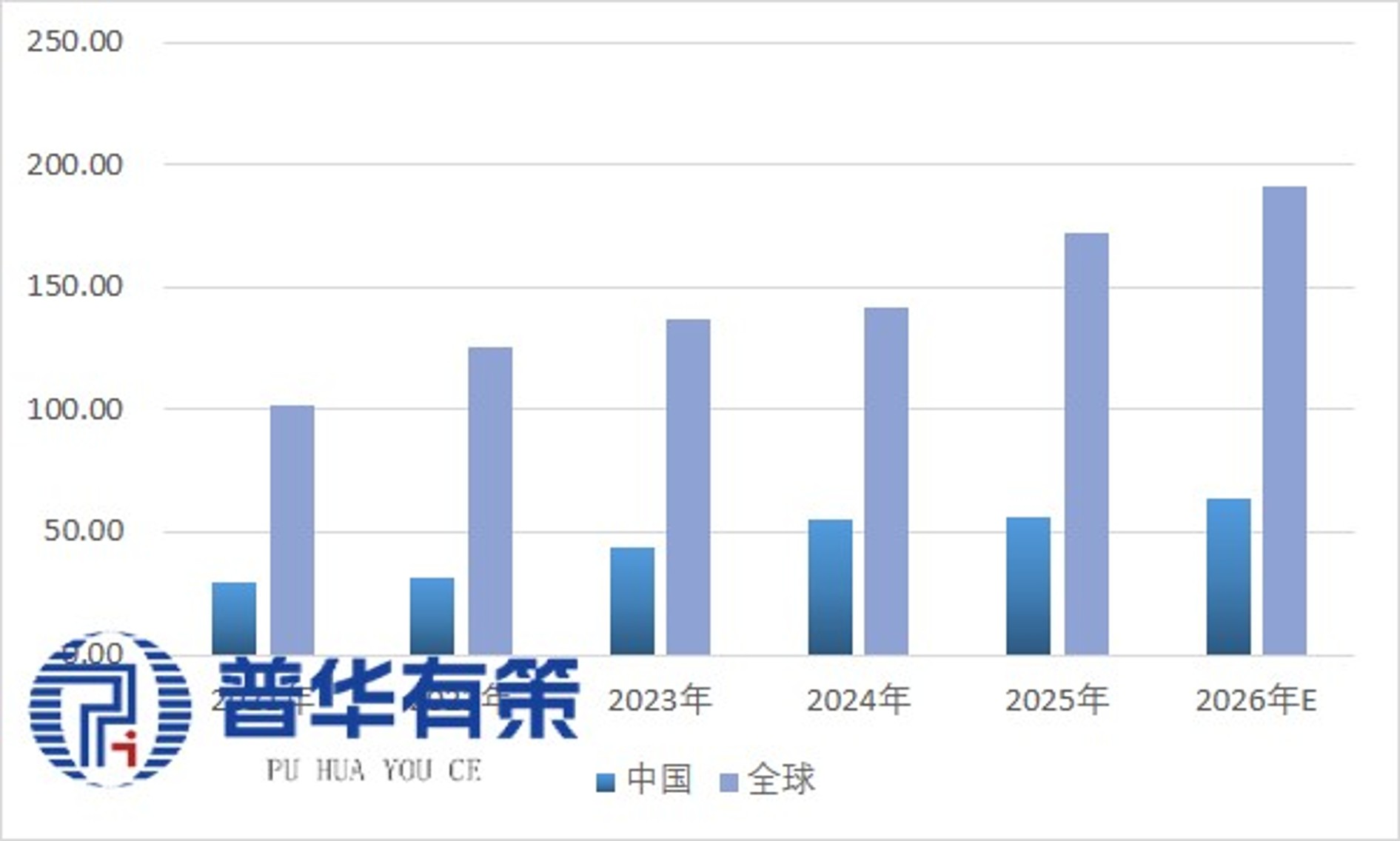

2021-2026年全球及中国大陆半导体量检测设备市场销售额规模及预测（亿美元）
资料来源：普华有策
集成电路量检测设备是前道设备中国产化率最低的品类之一。近年来，国内也涌现出了一批优秀的量检测设备厂商。电子束量检测设备厂商主要为东方晶源微电子科技（北京）股份有限公司和上海精测。根据公开数据，集成电路量检测设备国产化率较低，远低于刻蚀、薄膜沉积等其他主要前道设备，国产设备厂商业务增长前景广阔。
3、集成电路量检测设备行业技术水平及特点
摩尔定律驱动下，特征尺寸与缺陷尺寸持续缩小，量检测设备需向高灵敏度、高精度演进，同时应对工艺复杂度增加和高纵横比结构带来的挑战。
技术路线上，电子束与光学两类合计占市场90%以上。电子束分辨率达1nm级，擅长电性缺陷与三维结构表征，但产能低、需真空环境；光学量检测速度快、无损，但受限于衍射极限，分辨率有限。
按用途分：量测设备中，CD-SEM直接测量个体微观尺寸，是制程核心；OCD测量周期性结构平均尺寸，依赖模型；HV-SEM实现高深宽比3D量测与套刻精度测量。检测设备中，有图形检测包括AOI（快、粗）、DFI（性价比高）、BFI（关键层、~20nm）、EBI（纳米级物理缺陷及电性缺陷，先进制程需求大）；无图形检测针对裸片表面缺陷。DR-SEM作为电子束复检设备，对光学定位的缺陷进行高分辨率成像与成分分析，辅助良率分析。
4、细分电子束量检测设备市场规模
全球电子束量检测设备市场规模持续增长。全球半导体电子束量检测设备市场销售额由2021年的24.57亿美元增长至2025年的33.09亿美元，复合增长率达到7.72%，2032年预计达到54.61亿美元。
全球电子束量检测设备呈现寡头垄断的格局，主要供应商为应用材料、日立高新、阿斯麦-汉民微测、科磊半导体等。2025年全球电子束量检测设备市场份额前四名分别为应用材料、日立高新、阿斯麦-汉民微测、科磊半导体，合计市场份额超过85%。
2021-2026年全球及中国电子束量检测设备市场销售额规模及预测（亿美元）
资料来源：普华有策
随着我国集成电路制造行业的快速发展，中国电子束量检测设备市场过去五年经历了高速增长。中国大陆半导体电子束量检测设备市场销售额由2021年的4.26亿美元增长至2025年的10.25亿美元，复合增长率达到24.52%，2032年预计达到16.18亿美元。
5、行业进入壁垒
（1）技术壁垒
集成电路量检测设备行业技术壁垒高，涉及电子学、算法、软件、机电自动化等多学科综合。随制程演进，对灵敏度、一致性、吞吐量等要求提升，需掌握高精度电子光学成像、精密对准与运动控制、高速图像处理及自动检测算法等关键技术，前期门槛高且需长期持续研发投入。
光刻工艺最为关键，先进制程下特征尺寸远小于曝光波长，干涉衍射、三维效应、偏振、像差、离焦等严重影响成像，计算光刻软件须建模这些因素，涉及光学、半导体、数学、数值优化、图像处理、AI、材料等多学科交叉，专业深耕与交叉融合难度极大，是EDA领域技术壁垒最高的环节之一。
（2）人才壁垒
行业属高度技术密集型，全球高端复合型人才稀缺，需跨学科知识及先进制程经验，培养周期长、成本高。核心人才集中于龙头企业，新进入者难以短期内组建有竞争力团队。
（3）资金壁垒
研发涉及多学科交叉、周期长，需持续大量投入；产品需经长期客户验证才能量产，商业化回报缓慢。同时须紧跟制程演进不断迭代，资金不足则难以承受运营风险，新进入者缺乏资金支撑难以立足。
（4）客户壁垒
量检测设备直接影响良率和工艺稳定性，客户对供应商筛选严苛，倾向选择成熟稳定且经长期合作的供应商。一旦纳入供应链，出于连续性和一致性考虑，客户黏性高、转换成本大，新进入者短期内难以替代。
6、竞争格局及主要企业
电子束量检测设备是集成电路前道设备中技术难度最高、国产化率最低的设备品类之一，市场长期被应用材料、日立高新、阿斯麦-汉民微测等国际龙头企业占据。国内电子束量检测市场仍处于寡头垄断格局，国外竞争对手占据市场优势地位，本土企业市场占有率仍然较低。受益于国内半导体产业的快速发展和对产业链安全关注的不断提升，国产电子束量检测设备市场份额逐步提升。国产电子束量检测设备供应商主要为东方晶源微电子科技（北京）股份有限公司和上海精测。东方晶源微电子科技（北京）股份有限公司通过持续的研发创新，掌握了关键核心技术，实现了电子束量检测设备的技术突破。东方晶源微电子科技（北京）股份有限公司已构建起涵盖CD-SEM、EBI、DR-SEM及HV-SEM四大品类的电子束量检测设备产品矩阵，实现了在电子束量检测设备核心品类上的全面布局，打破了国际龙头的垄断。

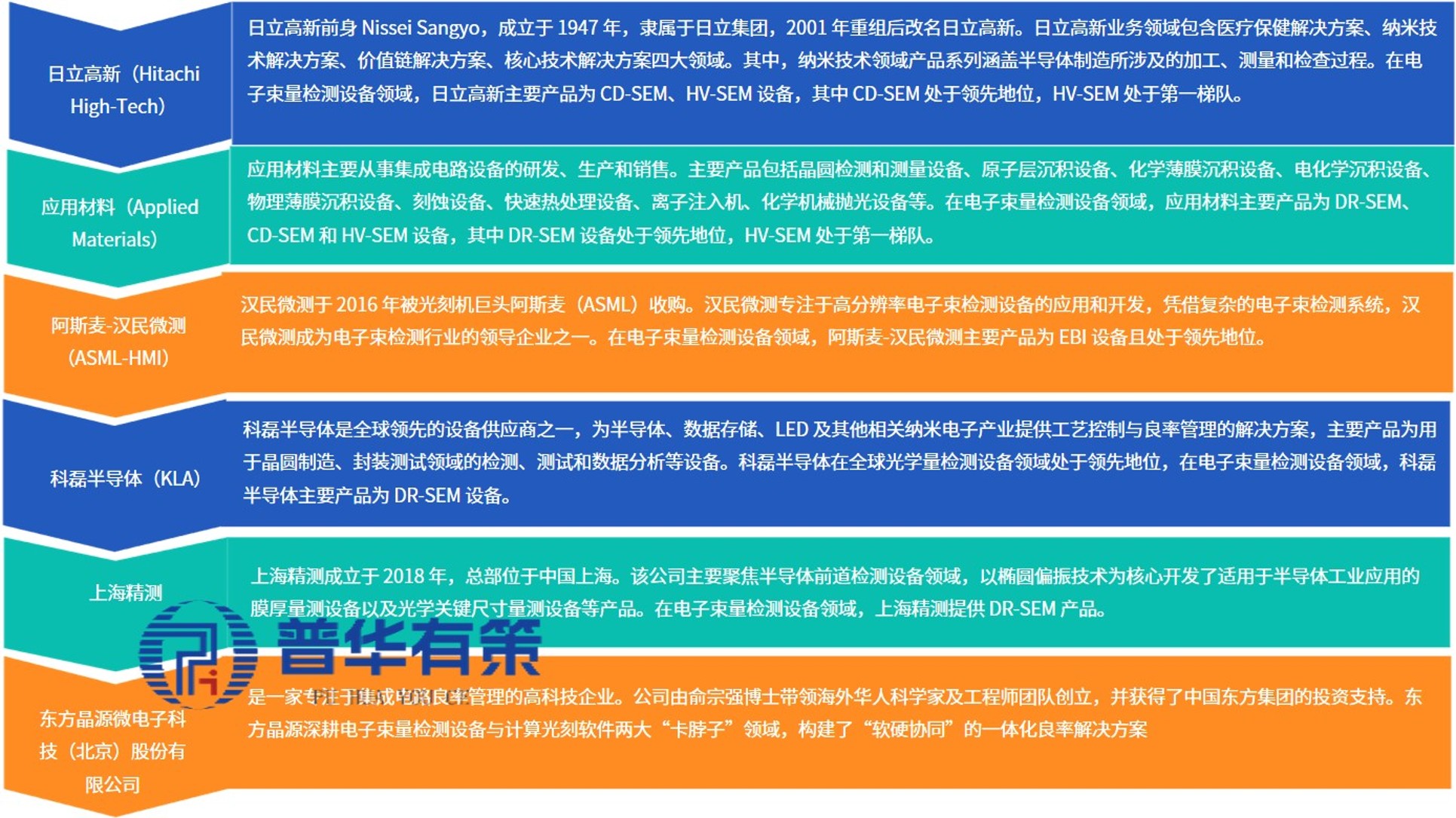

行业内主要企业
资料来源：普华有策
7、行业发展趋势分析
市场前景方面，“十五五”期间量检测设备市场增长动能强劲，全球规模预计从2025年的149亿美元增至2034年的276亿美元，年复合增长率超7%。先进制程、先进封装及AI芯片需求是主要驱动力，晶圆缺陷检测、光学量检等细分领域均呈现持续扩容态势。
技术演进正朝着高精度、智能化和多技术融合方向加速。制程微缩与3D架构迫使设备在灵敏度和吞吐量上双重突破，光学、电子束、X射线等技术的融合应用成为主流。AI大数据的深度嵌入使检测从“缺陷发现”升级为“智能分析与工艺控制”，同时先进封装带来的翘曲、键合检测需求正成为新的增长引擎。
市场格局上，全球份额长期由科磊、应用材料、ASML等巨头垄断，前十大厂商占比约92%。但中国本土企业（如中科飞测、精测电子等）在政策与内需驱动下加速技术突破，国产替代进程明显提速，“十五五”期间有望在局部领域打破海外主导地位。
政策战略层面，“十五五”规划将高质量发展和创新驱动作为核心，扩大内需提供市场支撑，同时依托“一带一路”拓展国际合作，为量检测设备行业的技术攻关与产业化落地构建了坚实的政策环境。
挑战与机遇并存：AI芯片、HBM等新需求释放大量市场空间，自主可控诉求为国产设备创造替代窗口；但贸易摩擦带来的供应链风险、高技术壁垒及长认证周期仍是主要制约因素。
总体展望，“十五五”将是行业技术升级、市场扩容与格局重塑的关键时期。具备核心自主研发能力并能提供智能化整合解决方案的企业，将在新一轮竞争中占据优势，同时也为中国半导体产业链安全提供关键装备保障。
