AI引爆光通信！揭秘千亿赛道的5大壁垒、利润大迁移与核心风险
1、光通讯器件行业概况及分类
光通讯是以光波为信息载体、以光纤为传输介质的通信方式，是构建现代网络通信系统的基本模式。光通讯器件则是构建光通讯系统的基础与核心，位于整个产业链的中游，是将电信号与光信号进行相互转换、处理及传输的物理载体，其技术水平直接决定了整个光网络的传输速率、容量、功耗与可靠性。
在光通讯系统的架构中，光电探测器是光接收系统中的核心元件。其核心功能是将接收到的光信号转换为电信号，是整个光接收链路的“第一道关卡”。光电探测器的性能（如响应度、暗电流、带宽及饱和光功率等）直接决定了整个光通讯系统的接收灵敏度与信噪比，在高速率、长距离的光传输场景中发挥着不可替代的作用。
根据在光通讯系统中的功能与物理特性，光通讯器件主要可分为以下两大类：
光通讯器件分类一览表
资料来源：普华有策
2、光通讯器件行业技术水平特征
（1）芯片层面：光电芯片的“非对称突破”构成性能天花板
光芯片是物理起点也是当前差距最大环节。光芯片方面，200GEML（电吸收调制激光器）、大功率CW激光器及200GPD高度依赖Lumentum、博通等少数海外巨头，国内仅在100G及以下实现较好替代；电芯片方面，成熟制程已具备设计能力（200G单通道已商用），但高端高速DSP仍以Marvell、博通为主。此外，高速芯片与核心代工厂的“工艺适配与长期绑定”本身构成极高壁垒。
（2）制造与封装层面：亚微米级耦合精度与批量一致性决定真实水平
核心难点不在“点亮一颗芯片”，而在芯片—光纤耦合的亚微米级精度能否在千万级出货中稳定重复。高速光模块需经历共晶、键合、光学耦合等多道精密工序，任何偏差都会在最终良率上被放大。芯片—光纤耦合算法与高精度设备自主开发能力，直接决定量产良率。行业核心矛盾正从技术验证转向亿级出货交付，量产良率与批次一致性取代实验室峰值性能，成为区分头部与追赶者的标尺。
（3）系统集成层面：从“可插拔”向“CPO”跃迁，竞争单位升级
技术演进正从单只光模块性能，上升为光引擎与交换ASIC的系统级协同。硅光技术嵌入CMOS生态，具备高密度集成与成本优势（800G/1.6T时代占比迅速过半）；CPO（光电共封装）将光引擎与ASIC同板封装，功耗降低50%-70%。技术重心转向光电协同设计与2.5D/3D先进封装。同时，薄膜铌酸锂等新材料路线在调制器环节形成差异化竞争，路线尚未完全收敛。
（4）技术组织方式：从“器件交付”走向“全链路协同制造”
技术水平越来越难以靠单点突破定义，而体现为跨越设计、封装与制造的组织能力。要求打破光电分立开发，实现光电协同设计；制造端向覆盖核心装备、自动化单元与智能物流的系统化智能制造体系演进；系统端则需将器件深度嵌入客户的系统架构中进行协同定义。
3、行业产业链关系
光通信器件产业链呈现清晰的垂直分工结构，其核心特征可以概括为：上游“芯片定性能”，中游“封装定可靠性”，下游“资本开支定节奏”。整体价值链上，利润高度向上游光芯片和高端电芯片集中，中游制造承载了中国的规模优势，但利润留存受到上游供给的刚性约束；下游AI算力资本开支则是当前全产业链增速的唯一支配性变量。
（1）上游：光芯片、电芯片与基础材料——性能上限的“锁死”环节
上游是技术壁垒最高、毛利率最高的环节。光芯片的国产化率呈现极为陡峭的断崖：100G以上高速EML国产化率不足5%，电芯片的短板更为突出，高速DSP几乎完全依赖海外。比芯片更底层的约束来自磷化铟衬底，其全球产能高度集中且缺口巨大，扩产周期长达18至24个月。在AI算力竞赛中，光器件产能已成为需要提前锁死的战略资源，上游的供给刚性由此成为整条产业链收入增长的物理上限。
（2）中游：光器件与光模块制造——规模优势的载体与价值迁移的前沿
中游是中国光通信产业的优势环节，中国厂商在全球光模块封装制造环节占据约七成份额，核心能力在于亚微米级耦合精度和千万级出货的批次一致性。但中游的价值内涵正在发生结构性迁移：在向CPO/NPO架构演进的过程中，光引擎成为价值捕获的新节点，利润重心正从传统光模块组装转向芯片制造与先进封装。同时，中游制造面临严苛的良率乘数效应约束，封装从可外包的“后道工序”上升为决定商业化成败的核心变量，竞争维度扩展为系统级的整合能力。
（3）下游：云厂商与AI算力集群——需求节奏的支配性变量
下游应用已从电信运营商主导切换为云厂商与AI算力集群主导。2026年全球云厂商合计资本支出预计突破8867亿美元，应用场景正从传统的服务器间横向互联向GPU集群内部的纵向互联延伸，对带宽密度和功耗提出极高要求。需求的传导具有沿产业链逐级放大的特征，越靠近上游性能瓶颈的环节，在需求上行期获得的收入弹性越大，但同时也承受最大的供给约束，产能而非订单成为收入增长的上限决定因素。
4、行业市场规模分析
光通讯器件市场规模正处于AI算力驱动的历史性加速期，总量跃升与结构分化同时发生。2025年全球光器件市场规模约达262.5亿美元，同比增长50%，创下历史新高；50%的同比增速显著高于前五年平均6.8%的水平，标志着行业从平稳增长切换至加速扩张轨道。
从增长中枢看，预计全球光器件市场2030年将增至560亿美元，2025—2030年CAGR约16.4%；从细分结构出发，预计数通光器件2025—2029年CAGR超过20%，2029年达到近290亿美元，成为增长的主引擎。

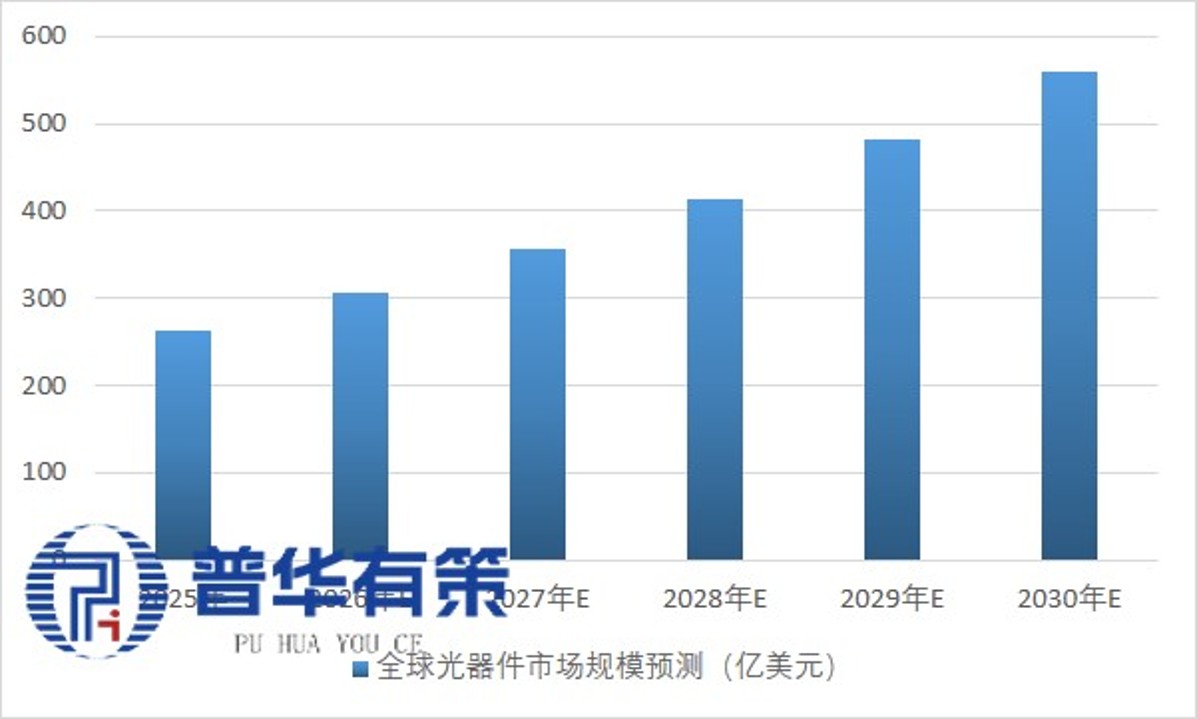

2025-2030年全球光器件市场规模预测
资料来源：普华有策
5、行业未来发展趋势分析
（1）技术架构：硅光成为主流方案，NPO/CPO将竞争从“速率”推向“封装形态”
硅光凭借CMOS生态的大批量制造优势，在400G/800G模块中占比已近50%，成为主导方案。封装形态正加速演进：LPO通过取消DSP优化可插拔路线，NPO将光引擎靠近交换芯片，CPO进一步与ASIC共同封装。国内以NPO为主攻方向（2026年放量），海外侧重CPO（量产需3-5年）。进入3.2T阶段后，电信号传输面临功耗极限，封装形态的选择成为速率能否兑现的前提条件。
（2）需求结构：AI算力资本开支取代电信周期，成为支配性变量
行业需求逻辑发生根本切换，AI算力取代电信周期成为核心驱动力。2026年全球五大云厂商资本开支预计达8050亿美元。产业链营收沿“芯片-器件-模块”逐级放大，器件弹性最大。当前核心矛盾已从“需求”转向“供给匹配”，高端产能被预订至2029年。应用场景向Scale-up（GPU网络内纵向互联）延伸，对带宽密度与功耗提出极高要求。
（3）产业价值迁移：从“模块制造”向上游芯片与封装环节转移，IDM与垂直整合成为竞争壁垒
产业链利润正加速向上游光芯片等性能瓶颈环节迁移。产业组织形态从“轻资产组装”转向IDM模式，垂直整合能力（锁定物料、芯片自研、交付保障）取代成本成为核心壁垒。在NPO/CPO架构下，封装从“后道工序”升级为决定系统功耗与整体良率的核心变量（良率乘数效应），成为不可外包的系统级竞争力。
（4）国产替代：光芯片进入2—3年窗口期，但突破路径呈现明显的“品类梯度”
海外供给紧缺为国产光芯片提供2-3年关键替代窗口，但突破呈非均衡梯度：CW光源工艺较短，率先实现批量交付；100GEML已量产，200GEML仍处验证阶段；25G及以上高速光芯片国产化率仅4%。窗口期能否转化为长期优势取决于良率爬坡与可靠性数据沉淀，而非单点样品突破。
6、行业主要壁垒
行业主要壁垒
资料来源：普华有策
7、行业面临的机遇及风险
（1）机遇：AI算力开启的“超级周期”与结构性窗口
需求的斜率超出了传统周期的经验范围。AI数据中心的光互连需求已使行业脱离电信周期的框架。预计2026年增速会放缓，但前9个月的情况打破了预测，其最新预计2026年以太网光模块市场销售额将增长120%。订单能见度被拉长到了前所未有的程度：Lumentum的光器件产能已被预订至2029年初，客户甚至开始锁定2030年的供货，即便持续扩产，部分产品到2027年仍有约70%的需求无法满足。
1）技术架构的迁移创造了“先进封装”这一新的价值捕获环节
硅光方案在400G/800G模块中的占比已接近50%，在1.6T模块中有望超过一半，其核心优势不在于单器件参数，而在于嵌入CMOS生态后的大批量制造弹性。更值得关注的是封装形态的升级：NPO（近封装光学）的制造环节已基本扫清障碍，多位产业人士判断其生命周期至少5年，远超此前“2—3年过渡方案”的预期；CPO（共封装光学）虽在良率和可维护性上仍有工程难题，但英伟达已明确2026年规模部署，其交换机方案相比可插拔路线可实现功耗降低约80%、激光器数量减少约75%。封装从“后道工序”上升为决定系统功耗与良率的核心变量，为具备精密制造能力的厂商打开了新的切入空间。
2）光芯片国产替代正处于一个具有时间窗口特征的导入期
海外光芯片供给的持续紧缺，叠加国内厂商在CW光源等品类上的率先突破，将国产替代从“可选项”推向了“必选项”，为国内厂商提供了约2—3年的关键窗口期。源杰科技的CW产品已开始批量交付，100GEML已有国内厂商实现量产供货，东山精密的200GPAM4EML芯片也已进入量产阶段。窗口期的意义在于，它为国产芯片厂商提供了一段需求牵引下的客户导入机会——下游光模块厂商的规模优势（全球TOP10中7家为中国厂商）为上游芯片的验证和上量提供了天然的下游牵引。
（2）风险：地缘政治重塑利润分配，技术路线与供给约束并存
1）最核心的风险并非“脱钩”，而是地缘政治规则设计下的利润再分配
美国FCC的潜在监管框架（如“受控清单”与65%美国价值占比门槛）释放的信号是：中国厂商可以继续制造光模块，但价值量最高的光芯片和电芯片环节需要更多地采购美国产品。DSP、TIA、Driver等电芯片约占3.2T模块BOM价值的35%—42%，光芯片占25%—32%，两者叠加恰好落在60%—70%的区间。这意味着，规则若落地，中国厂商的组装份额可能保留，但上游芯片环节的利润空间将被系统性压缩。2026年10月的光芯片板块暴跌（源杰科技、长光华芯20%跌停）正是市场对这一结构性风险的集中定价。
2）技术路线的并行与分化，使得“押注单一架构”的风险上升
博通CEO陈福阳明确判断，硅光子在短期内不会在数据中心发挥实质性作用，未来5—7年可插拔光模块仍将主导横向扩展（Scale-out）市场。与此同时，CPO的规模化量产时间被SemiAnalysis推迟至2028—2029年，理由是封装良率、集成难度与成本优势均不乐观。NPO、CPO与可插拔路线将在相当长的时间内并存，而非线性替代。对于器件企业而言，风险不在于“选错路线”，而在于在路线收敛之前，将资源过度集中于单一形态而丧失在并行路线之间的切换弹性。
3）供给侧的物理约束，构成了景气周期中一个容易被低估的“上限风险”
光芯片扩产不是增加模块组装线，激光器生产涉及材料生长、晶圆加工与封装测试，新产线还需通过客户验证，建立新的生产能力往往需要三至五年。磷化铟衬底2026年的缺口预计超过70%，直接制约了高速光芯片的实际出货量。这意味着，即便需求端持续超预期，收入增长的上限并不由订单决定，而由上游材料与晶圆产能的爬坡节奏决定。
4）价格端的结构性压力同样不容忽视
1.6T光芯片的ASP预计从2025年的8174元降至2027年的5909元，两年降幅约28%；800G光模块价格预计从约440美元降至2028年的314美元。低端产品早已过剩，100G及以下产能过剩率超过45%。行业呈现的是“量紧价跌”并存的结构——高端芯片供给紧张，但价格在硅光方案爬坡和客户采购心态转变的推动下逐代下移，单纯依靠“缺货溢价”的利润窗口正在收窄。
