玻璃芯未量产，巨头已暗战！一张表看懂全球玩家格局

1、玻璃芯行业发展现状

（1）全球现状

2026年，全球玻璃芯领域最显著的进展来自英特尔——该公司在1月展示了业界首个结合EMIB与玻璃芯基板的样品，并推出全球首款搭载玻璃芯载板的商用Xeon 6处理器，规划2030年全面商用。但需要严格区分的是，这一“商用”目前仅限于英特尔自身产品线的先期导入，并非面向外部客户的规模化基板出货。英特尔亚利桑那先期专属产线虽已稳定运行，但产能规模有限，尚未形成独立的玻璃芯基板商业市场。

三星电机于2026年7月与日本住友化学全资子公司东宇精细化学签署主合同，成立合资企业“Glassem”，用于生产玻璃芯关键材料，目标2027年量产。但三星电机此前送测全球主要通信半导体厂商的TGV样品未通过可靠性认证，在高低温和湿热老化测试中出现形变、微孔导通不稳，量产时间表存在不确定性。

国内方面，京东方玻璃基封装载板试验线于2026年上半年实现全自动化设备通线，设计产能1000片/月，已完成大尺寸高层数（9-2-9，20层）玻璃芯载板样品开发和送样，部分客户已通过概念认证并进入技术测试阶段，但尚未实现量产营收。沃格光电已建成国内首条全流程自主可控TGV量产线，具备年产10万平方米玻璃基板的规模化交付能力，但其玻璃基线路板业务仍处于试生产、产品验证、客户导入及订单获取阶段，尚未实现规模化销售。

（2）国内现状

中国玻璃芯行业呈现“面板企业主导、TGV加工企业先行、设备材料环节跟进”的格局。

京东方是国内布局最系统、投入最集中的企业。公司2020年启动玻璃基载板技术调研，2022年投资3.9亿元建设玻璃基/硅基兼容的晶圆级创新实验平台，2024年投资9.93亿元建设板级玻璃基封装载板试验线，2026年上半年实现全自动化设备通线。京东方布局的玻璃基封装载板采用“玻璃芯（Glass Core）+ABF”混合方案，已完成20层样品开发并送样，但公司明确表示尚未实现量产营收。

沃格光电旗下湖北通格微在TGV加工环节进展相对领先，核心工艺最小孔径3μm、深宽比150:1，量产良率稳定90%以上，玻璃基光模块基板已小批量供货中际旭创1.6T高速光模块。但公司在2026年上半年度报告中坦承，TGV玻璃基线路板业务“尚未实现规模化销售”。

蓝思科技已会同北美及韩国芯片代工和先进封装客户联合开发及验证22层玻璃芯载板，韩国客户已基本验证通过，北美客户验证进展顺利。

2、行业潜在市场空间预判

当前不存在已实现的商业化市场规模，所有数字都是基于产业化成功后的远期假设。 不同机构给出的2030年市场空间从4.6亿美元到48亿美元不等，差异悬殊，根源在于对量产启动时间、渗透率提升速度以及“玻璃芯”口径的界定不同。

本报告倾向于保守口径，将玻璃芯核心层2030年潜在市场空间定在5—15亿美元区间。可服务市场还需扣除技术路线未收敛、客户认证延迟、高端原片供应受限等约束，实际可触达规模约为潜在市场的四到六成。至于可获得市场，在当前阶段讨论意义有限，因为行业尚未跨越“从样品到量产”的门槛。

3、玻璃芯行业格局/相关玩家

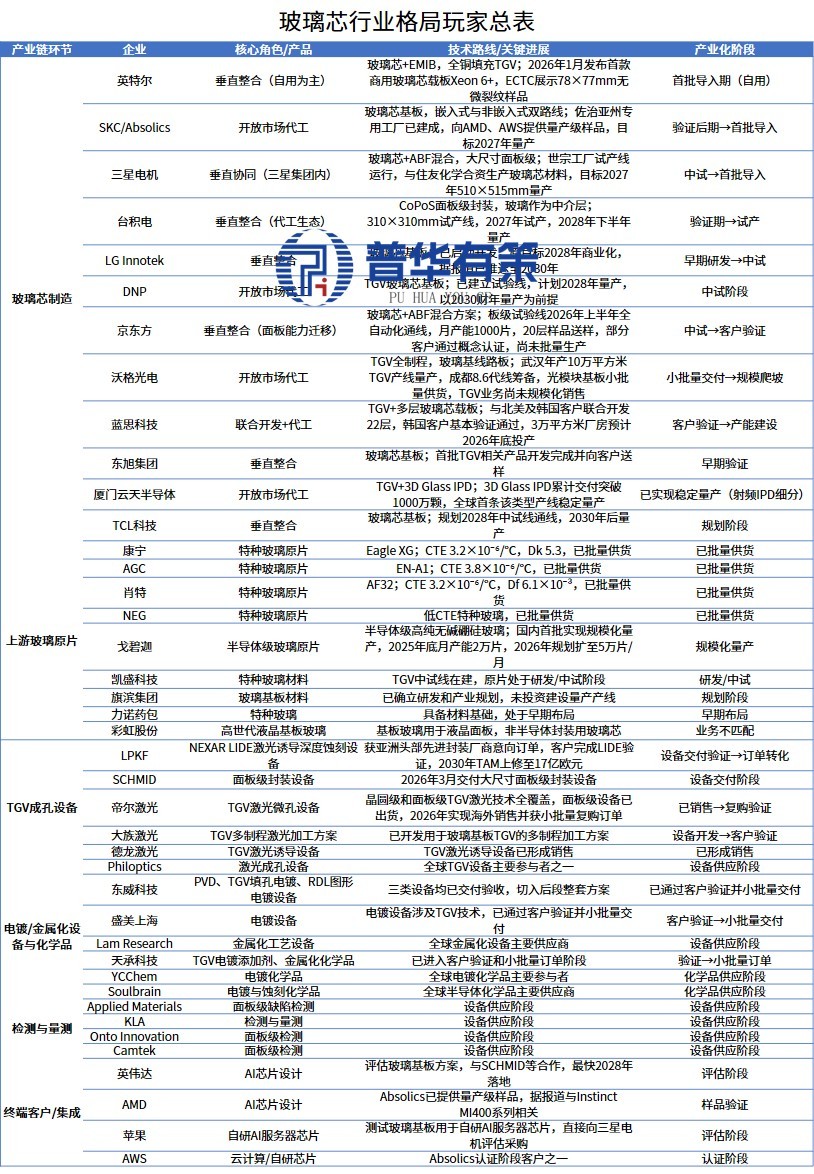

玻璃芯行业格局玩家总表

资料来源：普华有策

4、玻璃芯行业驱动因素分析

玻璃芯行业的驱动力并非单一维度的线性推动，而是需求端倒逼、供给端突破、政策端护航三重力量在同一时间窗口内的共振。理解这一驱动结构，需要跳出“AI需求拉动—材料升级响应”的简单叙事，深入到封装技术演进的底层逻辑、制造能力迁移的产业规律以及国家战略意志的传导机制中去。

（1）需求端驱动因素

1）AI算力需求爆发：从“性能需求”到“材料刚需”的质变

AI算力需求对玻璃芯的驱动，本质上不是“用量增加”的问题，而是材料体系被迫更替的问题。

传统封装基板的技术演进逻辑是“渐进改良”——线宽从10微米到5微米，再到2微米，每一步都是对有机材料加工精度的极限压榨。但当AI芯片的封装尺寸从邮票大小扩展到接近手掌大小、单颗芯片需要集成数十颗HBM和Chiplet时，有机基板面临的不再是“精度不够”的问题，而是物理极限的硬约束：树脂材料的热膨胀系数与硅之间天然存在数倍差距，封装面积越大，热循环中的翘曲越难以控制；有机材料的介电损耗在高频信号传输中呈指数级上升，信号完整性问题无法通过设计弥补。

这意味着，玻璃芯的需求驱动力来自封装技术演进到特定阶段后的材料替代刚需，而非单纯的“性能更好”。当AI芯片的封装尺寸和互连密度突破某一临界点后，有机基板不再是一个“可以继续优化”的选项，而是一个“必须被替换”的瓶颈。玻璃芯的价值正是在这一临界点附近被激活的。

2） 先进封装尺寸扩大：玻璃芯从“可选”变为“必选”的临界条件

先进封装尺寸的持续扩大，是触发玻璃芯需求从“潜在”转向“现实”的关键变量。

从工程逻辑看，封装基板尺寸每扩大一个量级，对材料热稳定性的要求就提高一个维度。在小尺寸封装中，有机基板的翘曲可以通过工艺补偿和设计优化来消化；但当封装面积超过一定阈值后，翘曲量随尺寸呈非线性增长，有机基板的补偿空间迅速收窄至零。与此同时，大尺寸封装要求基板在数百毫米尺度上维持亚微米级的平整度，这对有机材料的刚性提出了近乎不可能的要求。

玻璃芯的价值恰恰在于：它不是对有机基板的“改良”，而是换了一种材料体系来重新定义基板的物理边界。玻璃的刚性使其在大尺寸下仍能维持极低的翘曲量，玻璃的低介电损耗使其在高频下仍能保持信号完整性。当先进封装尺寸跨过某个临界值后，这些特性从“加分项”变成了“准入项”。

3） HBM与Chiplet集成密度提升：放大效应的乘数机制

HBM堆叠数量增加和Chiplet集成密度提升，对玻璃芯需求的驱动具有乘数效应。

每一颗HBM的加入都意味着中介层面积的扩大、互连密度的提升和热管理复杂度的增加。当HBM从4颗增加到8颗、12颗时，中介层面积可能翻倍甚至更多，而互连密度则呈指数级增长。这种增长不是线性的叠加，而是对基板材料性能要求的乘数级放大：面积扩大放大了热膨胀系数失配的后果，密度提升放大了介电损耗的影响，功耗增加放大了散热路径设计的难度。

玻璃芯基板之所以在这一趋势中受益，是因为它的材料特性恰好对应了这些被放大的性能维度。这不是巧合，而是材料科学层面的适配性——玻璃的低热膨胀系数、低介电损耗和高刚性，恰好是AI封装在尺寸和密度双重压力下最需要的三个核心属性。

（2）供给端驱动因素

1） TGV工艺成熟度提升：从“能做”到“能稳定地做”

供给端最根本的驱动力，是TGV工艺从实验室能力向工程化能力的转化。这一转化的本质，不是某一项技术的突破，而是多项工艺环节的良率同步爬坡。

玻璃芯制造的核心难点在于，它不是单一工序的挑战，而是一条工艺链的系统性难题：激光成孔要控制微裂纹，蚀刻要保证孔壁光滑度，种子层沉积要解决附着力问题，电镀填铜要消除空洞和界面分层，RDL布线要在玻璃表面实现高精度图形化。任何一个环节的良率不足，都会导致整条工艺链的产出无效。

当前的进展表明，这条工艺链正在从“单点突破”走向“系统拉通”。国内头部企业已实现从成孔到布线到切割的全流程工艺贯通，并完成了多层结构的样品验证。这意味着供给端正在跨越“能不能做出来”的阶段，进入“能不能稳定地做出来”的阶段。后者虽然仍是巨大挑战，但性质已经不同——前者是科学问题，后者是工程问题。

2） 设备与材料国产化降本：从“供应链安全”到“成本竞争力”

设备与材料的国产化，对玻璃芯行业的驱动作用需要从两个层面理解：短期看是供应链安全，长期看是成本竞争力。

在产业化初期，设备与材料的供应稳定性比成本更重要。TGV激光设备、电镀设备、直写光刻设备等关键环节，如果完全依赖进口，不仅面临交期和服务的不可控性，还可能在地缘政治变化中成为“卡脖子”环节。国内设备企业已在多个关键环节实现交付能力，这为玻璃芯制造企业的产能建设提供了基础保障。

但国产化的长期价值在于成本重构。玻璃芯当前制造成本显著高于有机基板，这在产业化初期是“性能溢价”的合理体现，但如果成本长期居高不下，将限制其渗透速度。国产设备与材料的成熟，将通过竞争效应和规模效应推动成本下降，使玻璃芯从“高端小众”走向“主流可选”。这一过程不会一蹴而就，但方向是明确的。

3）面板企业跨界进入：制造能力迁移的产业规律

面板企业进入玻璃芯制造领域，是制造能力平台化迁移这一产业规律的典型体现。

中国显示面板产业在过去二十年中积累的核心能力，表面上是“做屏幕”，本质上是在大尺寸玻璃基板上实现微米级精度加工的系统能力。这套能力包括：大面积玻璃的搬运与自动化、精密图形化、薄膜沉积、翘曲控制、洁净厂房运营。当玻璃芯基板制造需要类似的能力组合时，面板企业的跨界不是“多元化经营”，而是核心能力的自然延伸。

这一迁移的独特价值在于：面板企业带来的不是某一项技术，而是一整套经过大规模量产验证的制造体系。这套体系在显示面板领域已经过数亿片产品的验证，其稳定性、良率管理、成本控制经验可以直接迁移到玻璃芯制造中。这是纯粹的新进入者难以在短期内复制的优势。

（3） 政策端驱动因素

（1）“十五五”规划与产业政策：从“鼓励发展”到“明确目标”

政策对玻璃芯行业的驱动，已经超越了“鼓励发展”的泛化阶段，进入了明确量化目标、明确时间节点的精准施策阶段。

国家层面首次将高端半导体封装玻璃基板纳入新材料产业发展的重点方向，并设定了到2030年实现小批量自主供货的具体目标。这一政策信号的意义在于：它将玻璃芯从“企业自发探索”提升为“国家战略任务”，为产业界提供了明确的预期锚点。企业不再需要自行判断“这条路要不要走”，而是可以在政策框架下规划投资节奏和产能布局。

更深层的驱动机制在于，政策目标的确立会引发资源配置的连锁反应：地方政府配套扶持政策、产业基金定向投资、银行贷款倾斜、资本市场估值重估，这些都会加速资源向玻璃芯领域集中。

（2）大基金与专项研发资金：跨越“死亡之谷”的关键支撑

玻璃芯产业化面临的最大障碍是“死亡之谷”——从技术验证到量产之间的资金断层。这一阶段既没有成熟产品的销售收入，又需要持续投入设备、产线和人才，纯市场化资金往往不愿承担这一阶段的风险。

国家大基金和专项研发资金的价值正在于此：它们填补了市场化资金不愿进入的早期风险区间。先进封装被列为半导体核心攻坚方向，意味着玻璃芯产业链的关键环节——TGV设备、玻璃原片、金属化材料——都有机会获得国家资金的支持。这种支持不是“锦上添花”，而是“雪中送炭”，直接决定了产业化进程能否跨越中试阶段。

（3） 国产替代战略窗口期：供应链重构中的结构性机会

国产替代对玻璃芯行业的驱动，本质上是全球半导体供应链重构带来的结构性机会。

高端封装玻璃基板市场长期由少数海外企业主导，这种格局在供应链稳定时期是“效率最优”的结果，但在供应链重构时期则成为“风险集中”的隐患。国内AI芯片企业、封装企业、终端厂商都有强烈的动机寻找国产替代方案，以降低供应链风险。

这一窗口期的独特之处在于：需求方对国产替代的意愿，与供给方技术能力的成熟，在时间上高度重合。国内玻璃芯制造企业在中试线上的进展，恰逢下游客户对国产封装材料的需求上升期。这种供需两端的同时成熟，是产业化加速的重要催化剂。

北京普华有策信息咨询有限公司《2026-2032年玻璃芯行业深度调研与前景趋势预判报告》
