智慧城市概念的深化不断释放城市排水管道检测和修复行业的是市场

1、管道检测与修复行业介绍

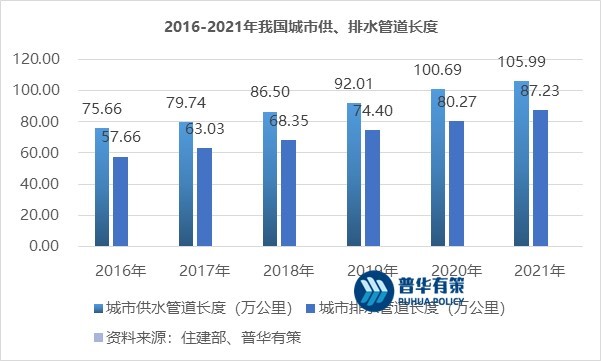

排水管道非开挖修复以及管道检测属于地下管网行业，地下管道组成城市管网，是城市可持续发展的基础保障，良好的地下管道基础设备，科学、高效的地下管道检测和修复管理，将为城市可持续发展提供坚强的物质基础。根据住房和城乡建设部发布的《2021年中国城市建设状况公报》显示，截至2021年底，全国城市供水管道长度105.99万公里，同比增长5.26%，排水管道总长度87.23万公里，同比增长8.7%。

虽然“十二五”、“十三五”期间，各地先后对部分市政管网进行了更新改造，取得了显著成效，有效地扼制了市政管网“跑冒滴漏”问题，但仍有大量市政管网亟待更新和改造。根据国家住房和城乡建设部统计，在城市给排水管道中，普遍存在管网老化（50年以上占比6.2%左右，明漏和暗漏严重）、管材低劣（灰口铸铁管占比50%以上，抗腐和抗压强度低）和超负荷运行（爆管事故增多，断水现象时有发生）三大问题，导致管道漏失和爆裂、路面塌陷、城市内涝等事故频发，大量的老旧管线需要更换或修复。因此，巨量的市政管网更新改造任务为非开挖管道修复和管道检测提供了广阔市场。

（1）管道检测

管道检测（PipeInspection）是通过进入式肉眼观察或者机器人、潜望镜、电视摄像设备、雷达和声纳等装置对管道内部的结垢、淤积、泄漏、错位、破损或管道外部破损、土体空洞等状况进行检测。如需要修复现有的地下管道，还需要对管道的结构性缺陷（变形、破裂、错口等）和功能性缺陷（积垢、障碍物、树根等）进行检测和评估，以便制定合理的管道修复和养护方案，同时对修复后的管道进行修复质量检验。地下管道检测主要方法有：人工法、CCTV法（即视频监控）、声纳法、潜望镜法、漏磁检测、雷达检测和微地震检测等。

管道检测设备品种较多，应用于物探、城建、市政、水利水电等领域，设备由于工作环境特殊，需要有防水耐腐蚀等特点，对生产制造要求比较苛刻，技术门槛相对在正常环境下工作的设备稍高，因此对管道检测设备制造商的技术、生产、研发能力提出了较高的要求。

目前我国已针对管道潜望镜、管道推杆及管道机器人系列等视频检测设备开展研究和生产，这些设备均是利用载体（如推杆、机器人等）负载具有一定功能的镜头，进行视频录制。机器人载体由于其管道内多种环境的运行适应性强和灵活性高，已成为目前视频检测研究开发的主流。

（2）管道修复

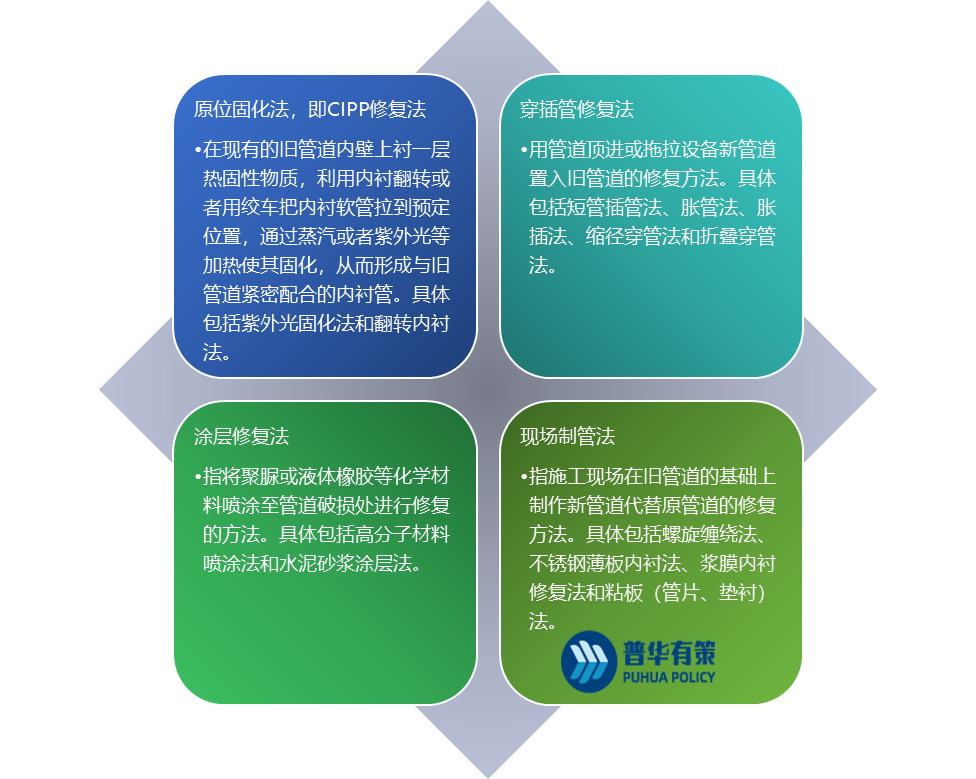

管道修复技术主要分为开挖修复和非开挖修复技术两大类。作为传统的修复方法，开挖修复技术成熟，施工难度低，对施工人员技术要求不高，目前仍是管网修复的主要方式。但随着城市的发展，地下管线错综复杂、地面上高楼林立、道路交通繁忙，管道开挖修复对城市交通、环境及经济等方面将产生不利影响，具有较高的社会成本及环境成本。而非开挖修复技术突破了管道所处环境的限制，通过定向钻进或通过管井导入方式，敷设、更换或修复各种地下管道，直接从原管道内部进行修复，解决了城市地下管线修复时采用开挖修复面临的交通阻塞、破坏环境、影响商业活动及居民的日常生活及工作等难题。因此非开挖修复技术具有广泛的应用前景。非开挖修复技术按照《给水排水管道工程施工及验收规范》（GB50268）的规定，分为以下四大类修复方法。

经过多年的引进、研发，国内管道修复技术取得很大的进步，插管法、改进插管法、管片法、喷涂法和螺旋缠绕法等非开挖修复技术已基本摆脱纯进口局面，但是在CIPP法、管道修复材料等方面和国外相比还有很大的差距。随着技术完善、成本降低，国内管道非开挖修复应用面越来越广、工程量越来越大，CIPP法特别是紫外线原位固化法（UV-CIPP法）应用呈现快速增长的态势，国内多家公司已引进或开发软管制作流水线、紫外线（UV）固化设备和树脂材料等。国内目前从事非开挖修复施工的企业已由2005年的3家增长至约近百家，且每年呈现逐年增长的趋势，并在上海、浙江、重庆、福建等多地已有多起工程应用的成功案例。

2、行业壁垒

（1）品牌与人才壁垒

由于管道检测与修复是一个技术含量较高的行业，对管理团队的管理能力、产品开发的技术能力、品牌推广的专业水准等要求均较高。管道检测与修复行业内的部分企业由于先发优势以及产品开发应用的经验优势，已经建立了专业的管理与技术团队，并且推出的产品已经在市场上享有一定的知名度，构成了品牌与人才壁垒。

（2）技术壁垒

管道检测与修复行业具备一定的技术门槛，特别是管道检测设备集成了机械化和电子化材料，应用于物探、城建、市政、水利水电等领域，设备由于工作环境特殊，需要有防水耐腐蚀等特点，对生产制造要求比较苛刻，技术门槛相对在正常环境下工作的设备稍高，因此对管道检测设备制造商的技术、生产、研发能力提出了较高的要求。

另外，相关部门在非开挖修复技术的国家、行业、地方标准的编制、发布方面滞后于实际运用，已发布的非开挖标准的数量也很少，大部分依据企业内部标准或无相关标准，这也加大了其它企业进入非开挖修复行业的技术壁垒。

3、市场规模

城市的地下管线担负着城市信息传递、能源输送、排涝减灾、废物排弃的功能，是城市各功能区有机连接和运转的“生命线”。根据住房和城乡建设部发布的《2021年中国城市建设状况公报》显示，截至2021年底，全国城市排水管道总长度87.23万公里。但是相比于欧美国家，我国地下管线建设比较落后，以2002年德国、日本、美国三国的平均人均管长4.06米为标杆，以我国2021年末城镇人口数91,425万人为基础，计算得到我国的排水管网总长应达到371.19万公里，与现有管网总长相比仍有很大缺口，可见未来我国管网增长空间巨大。

国家政策不断推动地下城市管网的快速发展，也带动了地下管网非开挖修复技术、探测技术、地下管网损伤检测技术、管线负载漏损检测技术、软件开发技术等服务项目的发展，地下排水管网建设与维护已成为千亿元规模的产业。随着城镇排水管道长度的增长和管道的老化，受益于《关于加强城市地下管线建设管理的指导意见》等政策支持，以及智慧城市概念的深化，我国对城市排水管道检测和修复技术的需求将不断释放。

4、行业基本风险特征

（1）政策风险

地下管道行业受益于国家各种关于推进城市基础设施建设、城镇管网建设改造等政策的实施迅速发展，从而带动了排水管道检测和修复技术应用的发展。如若未来相关政策发生不利变化，将会对整体行业的发展造成不利影响。

（2）行业标准匮乏风险

排水管道检测与修复至今无明确的行业归口，相关行业标准比较匮乏。虽然国家住房和城乡建设部根据排水管道运行管理技术发展和实际需求，制定和修订了一些行业标准，如《城镇排水管道非开挖修复更新工程技术规程》（CJJ/T210-2014）、城镇排水管道检测与评估技术规程》（CJJ/181-2012）。但是在实际的行业发展过程中，仍缺乏具体统一的技术规范与指导要求。

（3）技术推广风险

管道检测与修复行业具备一定的技术门槛，特别是管道检测设备集成了机械化和电子化设备，设备由于工作环境特殊，需要有防水耐腐蚀等特点，对生产制造要求比较苛刻，技术门槛相对在正常环境下工作的设备稍高，因此对管道检测设备制造商的技术、生产、研发能力提出了较高的要求。

非开挖修复技术虽然具有修复的负面影响小，修复所占用场地比较少，对地面、交通、环境以及周围地下管线的影响很微弱等优势，但是非开挖修复技术的推广难度在于材料及设备研发滞后导致的修复费用高，以及市场认可度较低，使得非开挖修复技术市场占有率仍低于传统的开挖修复。

5、行业的周期性、区域性和季节性特点

地下管道的检测和非开挖修复技术应用的市场需求与我国城镇化程度、地下基础设施建设重要性有关，不存在明显的周期性。

排水管道检测和修复一般在枯水期即每年度的秋冬季节进行，在枯水期下游客户的管道检测和修复需求有明显的提升，因此该行业具备明显的季节性特征。受地理环境、人口密度、城市建设水平和经济发展水平等因素的影响，本行业目前主要集中在东部和中部地区。
